Aratohu Tipi DS1302 RTC: Nga waahanga, Pinout, Mahi, me te Atanga Arduino

He maha nga kaupapa hiko me mahara ki te wa tika, ahakoa ka weto te hiko.Koinei te waahi ka whai hua te maramara DS1302 RTC.He iti te utu karaka IC ka taea te whai i nga hēkona, meneti, haora, ra, marama, tau, me te whakatika-tau mokowhiti tae noa ki te 2100. Ka tautoko ano hoki i te taapiri o te pākahiko, te atanga 3-waea ngawari, me te rokiroki raraunga iti na roto i tana 31 × 8 RAM tautoko-hiko.Ka matapakihia e tenei tuhinga nga ahuatanga o te DS1302, te kaupapa mahi, te ara iahiko whakahaere, me etahi atu.

Putumōhio

DS1302 Nga waahanga me nga korero

• Karaka Wā-tūturu me te Maramataka - Ka whai i nga hēkona, meneti, haora, ra, ra, marama, tau, me te whakatikanga tau-peke ki te 2100.

• 31 × 8 RAM Whakahoki-Pikohiko - Kei roto ko te SRAM o roto mo te penapena iti o nga raraunga i te wa e ngaro ana te hiko.

• 3-Waea Atanga Rangatū - Ka whakamahi i te atanga korero ngawari me nga titi CE, I/O, me te SCLK.

• Te Whakawhiti Raraunga Aratau Burst - Ka tautokohia nga mahi panui-paita-maha tere mo te karaka me te raraunga RAM.

• He iti te whakapau hiko - I hoahoatia mo nga tono e tautokohia ana e te pākahiko me te iti rawa o te waa tatari.

• Tautoko Pūrua Pūhiko - Ka haere tonu ki te pupuri i te waa ahakoa ka momotuhia te hiko matua.

• TTL-Hototahi arorau - Hototahi ki te TTL paerewa me te nuinga o nga taumata arorau microcontroller.

• Awhe Ngaohiko Mahi Whanui - Ka mahi mai i te 2.0V ki te 5.5V mo te whakauru punaha ngawari.

• Mōkī 8-Pin Kiato - Kei te waatea i roto i nga kete 8-pin DIP me te 8-pin SO mo nga hoahoa PCB kiato.

• Tautoko Paemahana Ahumahi me te Ahumahi - Ka tautokohia te mahi mai i te 0°C ki te +70°C (tauhokohoko) tae atu ki te -40°C ki te +85°C (ahumahi).

• Te Awhe Paemahana Rokiroki Whanui - Ka taea te tu i te pāmahana rokiroki mai i -55°C ki +125°C.

• 260°C Te kaha o te Soldering - Ka tautoko i nga tikanga whakakoi paerewa i te wa o te huihuinga PCB.

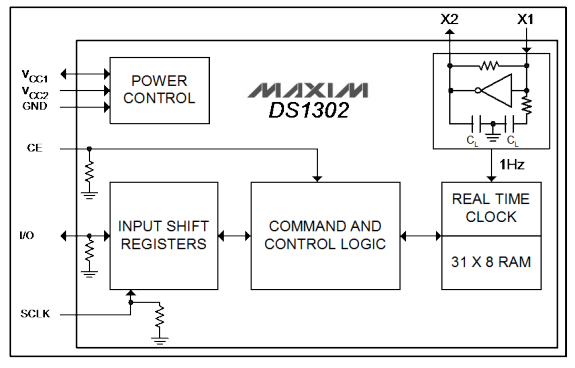

Me pehea te Mahi a te DS1302 RTC Chip

Ko te DS1302 he maramara karaka (RTC) i hangaia hei pupuri i nga korero tika mo te wa me te maramataka ahakoa ka weto te hiko o te punaha matua.I roto i te maramara, ko te oscillator tioata 32.768kHz iti-auau e whakaputa ana i nga pupuhi wa tika ka wehewehea a roto ki te whakaputa hekona, meneti, haora, ra, ra, marama, me nga tau.Kei roto hoki i te maramara te utu mo te tau mokowhiti aunoa, ka taea e ia te whai tika i nga ra maramataka tae atu ki te tau 2100.

Ko te whakahau o roto me te arorau mana whakahaere e whakahaere ana i nga mahi pupuri wa katoa me te whakawhitiwhiti korero me te microcontroller.Ka whakamahia e te DS1302 he atanga rangatū 3-waea ngawari ko te CE (Chip Enable), I/O (Raraunga), me te SCLK (Karaka Rangatū).Ma tenei atanga, ka taea e te microcontroller te panui i nga raraunga o naianei, te tuhi ranei i nga tautuhinga karaka kua whakahoutia ki roto i nga rehita RTC.Ko te ahuatanga o te aratau pakaru ka taea e nga paita maha o te karaka, te raraunga RAM ranei te whakawhiti tere i roto i te huringa korero kotahi.

Kei roto hoki i te DS1302 te 31 × 8 paita o te SRAM kua tautokohia e te pākahiko mo te penapena iti o nga raraunga kaiwhakamahi i te wa e ngaro ana te hiko.Ka huri aunoa tana ara iahiko mana hiko o roto i waenga i te tuku matua me te puna pākahiko taapiri.Ina tangohia te hiko o waho, ka haere tonu te mahi a te RTC mai i te pākahiko taapiri, me te whakarite kia mau tonu te waa me nga raraunga penapena me te kore e aukati.

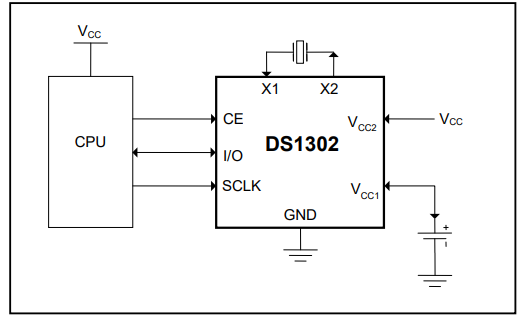

Iahiko Whakahaere o DS1302

Ko te ara iahiko whakahaere DS1302 e whakaatu ana i nga hononga taketake o waho e hiahiatia ana mo te maramara RTC kia mahi ki roto i te punaha whakauru.Ka hono tika te maramara ki te microcontroller na roto i nga raina korero e toru: CE, I/O, me SCLK.Ko enei hononga ka taea e te tukatuka te tuku whakahau me te whakawhiti i te wa, i te raraunga mahara ranei me te maramara RTC i te wa e mahi ana te punaha.

He karaihe mataaratanga 32.768kHz e hono ana i waenga i nga titi X1 me te X2 hei whakarato i te tohu tohutoro karaka e hiahiatia ana mo te whakaputa wa tika.He mea nui te tuunga karaihe tika na te mea ka pa te roa o nga tohu PCB me te haruru hiko ka pa ki te pumau o te waa me te piki haere o te karaka.

Ko te DS1302 hoki e hiahia ana kia rua he toha hiko matua me tetahi puna hiko.I te nuinga o nga iahiko, ka honoa a VCC2 ki te ngaohiko punaha tuatahi i te wa e hono ana a VCC1 ki te pākahiko pūtau-moni.Ma tenei whakaritenga taputapu ka taea e te RTC te pupuri i nga korero mo te wa kaore i te waatea te mana o te punaha matua.

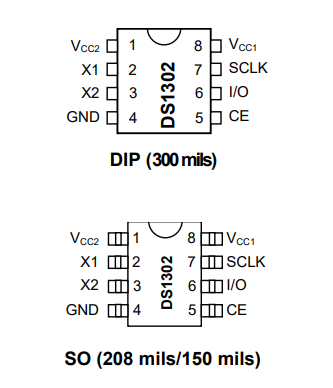

DS1302 Pinout me te Hoahoa Pūmārō

Pin Tau	Pin Ingoa	Mahi	Pūmārō Tuhipoka Hoahoa
1	VCC2	Te mana matua whakauru whakauru	Honoa tenei titi ki te ngaohiko punaha matua, ko te tikanga mai i te iahiko microcontroller.
2	X1	Kiriata whakauru oscillator	Honoa tetahi taha o te karaihe 32.768kHz kei konei.Kia poto te tohu kia pai ake te pumau.
3	X2	Kiriata putanga oscillator	Honoa te tetahi atu taha o te karaihe 32.768kHz kei konei.A ape i te whakanoho i nga tohu haruru tata tenei titi.
4	GND	Papa whenua	Hono atu ki te whenua noa o te ara iahiko.
5	CE	Tipi Whakahohe	I whakamahia e te microcontroller ki te timata korero ki te DS1302.
6	I/O	Arangarua raina raraunga	Whakawhiti raraunga i waenganui i te DS1302 me te microcontroller.
7	SCLK	Karaka rangatū whakauru	Ka whiwhi karaka nga pupuhi mai i te microcontroller i te wa whakawhiti raraunga.
8	VCC1	Mana pūrua whakauru	Hono atu ki a pūhiko pūrua supercapacitor ranei ki te pupuri i te wa i roto i te mate mana.

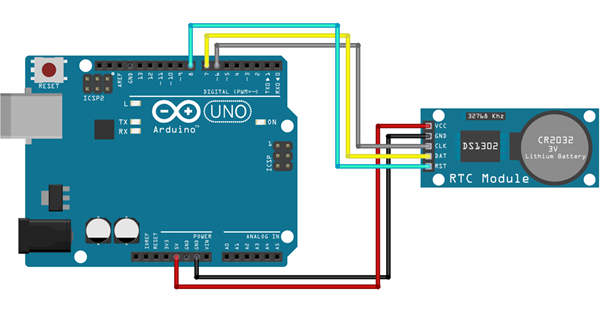

DS1302 Papatonotanga me te Atanga Microcontroller

Kei te whakamahia nuitia te DS1302 me nga microcontrollers na te mea ko tana atanga 3-waea ngawari ka taea te whakawhitiwhiti korero me nga papa whanaketanga penei i te Arduino, ESP32, STM32, PIC, me nga punaha AVR.Ka whakahaerehia e te microcontroller te maramara RTC na roto i nga titi CE, DAT/I/O, me CLK/SCLK hei panui, whakahou ranei i nga korero mo te wa me te maramataka.

DS1302 Pin Module	Arduino UNO Pin	Mahi
VCC	5V	Te mana matua tuku
GND	GND	Whenua noa hononga
CLK	Pin Mamati 2	Karaka rangatū tohu
DAT	Pin Mamati 3	Arangarua whakawhitiwhiti raraunga
RST	Pin Mamati 4	Kia maramara / tautuhi mana

I roto i te tatūnga Arduino angamaheni, ka whiwhi mana te kōwae RTC mai i te papa Arduino i te wa e hono ana nga titi korero ki nga titi I/O mamati.Ka tukuna e te microcontroller nga whakahau karaka me te whiwhi raraunga tuuturu ma te atanga rangatū DS1302.Ko te nuinga o nga kaupapa e whakamahi ana i nga whare pukapuka Arduino penei i te DS1302, i te Rtc ranei na Makuna ki te whakangawari i te hotaka me te whakaiti i te uaua o te whakawhitiwhiti korero.

Ko te whakahoahoa i te DS1302 ko te arawhiti i te RTC, te whakarite i te ra tika me te wa, me te panui tonu i nga rehita wa mo nga mahi whakaatu, whakahaere ranei.Ka whakamahia e nga kaihanga te maramara i roto i nga karaka mamati, nga whakaoho, nga taima, nga punaha tae mai, nga kaiwhakahaere aunoa, me nga tono tuhi raraunga.

Na te mea he ngawari nga whakaritenga taputapu me te kawa korero ngawari, ka noho tonu te DS1302 hei otinga RTC rongonui mo nga kaupapa hiko matauranga me nga hoahoa punaha whakauru iti-utu.

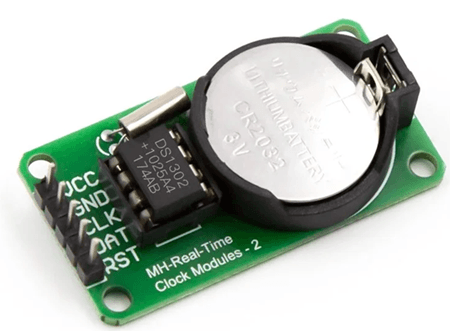

DS1302 RTC Kōwae

Ko te kōwae DS1302 RTC he papa kua oti te hanga i te taha o te maramara DS1302.Engari ki te waea i te IC korekore, te karaihe, te kaipupuri pākahiko taapiri, me nga waahanga tautoko motuhake, ka tukuna e te kōwae enei waahanga ki runga i te PCB iti.Ma tenei ka ngawari ake te whakamahi i roto i nga tauira tauira, karaka, karaka, me etahi atu kaupapa hikohiko utu iti.

He kōwae DS1302 angamaheni kei roto ko te RTC IC, he karaihe 32.768kHz, he kaipupuri pākahiko-moni, me nga pane pine mo te hononga o waho.Ko te karaihe te tohutoro mo te wa, i te wa e mau tonu ana te karaka karaka i te wa e tangohia ai te taonga matua.Ma tenei ka taea e te kōwae te pupuri i te wa me nga raraunga maramataka i te wa e aukati ana te hiko.

Ko tetahi korero nui ko te iahiko pākahiko taapiri.Ko etahi o nga waahanga DS1302 kei roto he ara utu mo nga pūtau ka taea te utu, engari he maha nga kaiwhakamahi e whakauru ana i tetahi pūtau moni CR2032 paerewa, kaore e taea te utu.I mua i te whakamahi i te waahanga mo te wa-roa, he mea nui ki te tirotiro mena he ara iahiko utu to te poari me te whiriwhiri i te momo pākahiko tika.

DS1302 vs etahi atu RTC Chips

Āhuahira	DS1302	DS1307	DS3231	PCF8563
Whakawhitiwhiti Atanga	3-waea rangatū	I2C	I2C	I2C
Te whakahaere Ngaohiko	2.0V – 5.5V	4.5V – 5.5V	2.3V – 5.5V	1.0V – 5.5V
Tikanga Karaka	Whakaōrite	Whakaōrite	Tino teitei	Pai
Te pāmahana Kapeneheihana	Kao	Kao	Ae	Kao
Kiriata Roto	Kao	Kao	Ae	Kao
Pūhiko Pūrua Tautoko	Ae	Ae	Ae	Ae
RAM roto	31 × 8 paita	56 paita	Kaiwhakamahi iti rehita	Kaore he SRAM
Mana Te kai	Iti	Whakaōrite	Iti	Tino iti
Te Waa Panuku	Te heke teitei taea	Te tere tere	He iti rawa te rere	Raro ake i DS1307
Pūmārō Te matatini	Maamaa	Maamaa	Tino ngawari	Maamaa
Utu	Tino iti	Iti	Teitei ake	Iti
Take Whakamahi Pai	Karaka taketake me Nga kaupapa Arduino	RTC tuku iho tono	Te wa tika me nga punaha IoT	Ultra-iti-mana taputapu kawe

Nga tono mo te Tipi DS1302 RTC

Nga Karaka Mamati me nga punaha Maramataka

Kei te whakamahia nuitia te DS1302 i roto i nga karaka mamati me nga punaha maramataka na te mea ka taea e ia te pupuri i nga korero mo te ra me te wa tuuturu ahakoa i te wa e aukati ana te hiko.Ko tana tautoko pākahiko taapiri ka taea e nga karaka te haere tonu me te kore e tautuhi ano i muri i te ngaronga hiko, e pai ana mo nga karaka LED, maramataka papamahi, karaka pakitara, me nga whakaaturanga matawā.

Arduino me nga Kaupapa Hiko Matauranga

He rongonui te DS1302 i roto i nga kaupapa Arduino me nga kaupapa maatauranga na te mea na tana atanga korero 3-waea ngawari he maamaa te whakamaarama RTC mo te hunga timata.Ka whakamahia e nga akonga me nga kaiwhaiwhai te maramara ki te ako mo nga punaha whakauru, te pupuri i te waa, te whakawhitiwhiti korero rangatū, me te mahara kua tautokohia e te pākahiko.

Pūnaha Raraunga Raraunga

He maha nga punaha tuhi raraunga utu iti e whakamahi ana i te DS1302 ki te taapiri i nga tohu wa ki nga panui puoro, inenga taiao, me nga rekoata whakahaere miihini.Ka awhina te RTC ki te pupuri i nga mahinga takahanga o te waa ahakoa ka ngaro te mana o te punaha matua.I roto i nga tono takiuru taketake penei i te aro turuki i te pāmahana, i te tirotiro hiko ranei, ka whakaratohia e te DS1302 te wa tika me te kore e piki ake te utu taputapu.

Pūnaha Whakaoho me te Whakariterite

Ko te DS1302 te nuinga o te whakamahi i roto i nga punaha whakaoho, nga taima aunoa, me nga kaiwhakarite whakarite i nga waahi me puta nga huihuinga i nga waa motuhake.Ko nga tono penei i nga punaha pere o te kura, nga kaiwhakahaere irrigation, nga whakamaumahara rongoa, me nga kaitoha taputapu ka taea te whakamahi i te RTC ki te pupuri i te whakaritenga tika i te wa e mahi tonu ana.

Te Aunoatanga o te Kainga me nga Kaiwhakahaere Whakamau

He maha nga wa e whakamahia ana e nga punaha aunoa o te kaainga te DS1302 mo nga mahi whakahaere i runga i te waa penei i te rama aunoa, te whakarite kai, te tirotiro haumaru, me te whakahaere taputapu.Ka taea e te RTC nga kaiwhakahaere whakauru ki te mahi i nga mahi i runga i te waa o te ao, kaua ki te whakawhirinaki anake ki nga kaima rorohiko o roto.

Nga Pūrere Kawe-Powered Pūhiko

He pai te DS1302 mo te hikohiko hikohiko na te iti o te kohi hiko tatari me te mahi o te pākahiko.Ka whakamahia e nga taima kawe, nga taputapu a-ringa, nga taputapu aroturuki kiato, me nga punaha whakauru iti-hiko i te maramara hei pupuri i te wa i te wa e noho tonu ana te tukatuka matua ki te aratau moe, ki te whakaheke ranei.

Te Haerenga me nga punaha Whakahaere Uru

Ko nga punaha whakauru taketake me nga taputapu mana uru e whakamahi ana i te DS1302 ki te tuhi i nga tohu wa mo nga mahi a te kaiwhakamahi, nga urunga, me te takiuru takahanga.Ka awhina te RTC ki te pupuri i nga rekoata mo te wa tika ahakoa i muri i te aukati hiko, i te tiimata ano o te punaha.

Hiko Kaihoko Utu Iti

Ko te DS1302 e whakamahia nuitia ana i roto i nga hikohiko kaihoko utu iti penei i nga kaima kihini, nga karaka hiko, nga kaiwhakahaere whakamaarama, nga taputapu hiko, me nga taputapu aunoa.He maha nga kaihanga e whiriwhiri ana i te maramara na te mea he iti noa nga waahanga o waho me te whakarato tonu i nga mahi karaka pono.

DS1302 Rarangi korero

Wahi Tau	Te pāmahana Awhe	Mōkī Momo
DS1302+	0°C ki +70°C	8-PDIP (300 miriona)
DS1302N+	-40°C ki te +85°C	8-PDIP (300 miriona)
DS1302S+	0°C ki +70°C	8-SO (208 maero)
DS1302SN+	-40°C ki te +85°C	8-SO (208 maero)
DS1302Z+	0°C ki +70°C	8-SO (150 maero)
DS1302ZN+	-40°C ki te +85°C	8-SO (150 maero)

Me pehea te whiriwhiri i te maramara RTC tika mo to kaupapa

• Tirohia nga hiahia tika - Whakamahia te DS1302 mo te wa taketake;whiriwhiria te DS3231 mo te tino tika.

• Whakatauritehia te atanga - Ka whakamahia e DS1302 nga raupapa 3-waea, i te nuinga o te waa ka whakamahi a DS1307, DS3231, me PCF8563 i te I2C.

• Whakaarohia te whakamahi hiko - Whiriwhiria nga RTC iti-hiko mo nga taputapu hiko-hiko, kawe ranei.

• Tirohia te tautoko tautoko - Me mohio ka taea e te RTC te pupuri i te wa ka mutu te hiko matua.

• Te arotake i nga waahanga o waho - Kei te hiahia a DS1302 ki te karaihe o waho, i te mea kei a DS3231 tetahi oscillator utu kua hangaia.

• Whakatauritehia te tono - Ka uru te DS1302 ki nga karaka, nga taima, me nga kaupapa ako;Ko te DS3231 e uru ana ki te IoT me te takiuru raraunga.

• Whakataurite te utu me te pono - He iti ake te DS1302, engari he pai ake te DS3231 i te wa e tika ana.

Pātai Auau [FAQ]

1. He aha te DS1302 e whakamahi ana i te pākahiko taapiri?

Ko te pākahiko taapiri ka pupuri i te karaka i te wa e weto ana te hiko matua.Ma tenei ka kore e ngaro te wa tika i te punaha i te wa e kati ana, i te korenga ranei o te hiko.

2. He aha te rereketanga nui i waenga i te DS1302 me te DS3231?

He iti ake te DS1302 me te ngawari, engari he tika ake te DS3231.Ko te DS3231 he utu pāmahana, ko te DS1302 e whakawhirinaki ana ki te karaihe o waho.

3. He aha te take ka pa te whakatakotoranga PCB ki te DS1302 tika?

Ka whakamahia e te DS1302 he karaihe 32.768kHz, ka pa ki te haruru, ki te PCB roa ranei.Ko te whakanoho i te karaihe kia tata ki te maramara ka awhina ki te whakaiti i te tere karaka.

4. He aha i whakamahia tonu ai te DS1302 ki nga kaupapa Arduino?

He iti te utu, he ngawari ki te waea, ka tautokohia e te maha o nga whare pukapuka.Ma tenei ka whai hua mo nga timatanga, nga akonga, me nga kaupapa wa ngawari.

5. He pehea te awhina o te aratau pakaru i te DS1302?

Ko te aratau pakaru ka taea e te maramara te whakawhiti i etahi paita o te wa, i te raraunga RAM ranei i roto i te mahi kotahi.Ma tenei ka tere ake, ka ngawari ake te panui me te tuhi raraunga.

6. He aha etahi o nga waahanga DS1302 he awangawanga haumaru pākahiko?

Ko etahi o nga waahanga kei roto he ara iahiko utu, engari he maha nga kaiwhakamahi e whakauru ana i nga pākahiko CR2032 kore-rechargeable.Ko te utu i te pākahiko karekau e taea te whakahoki ano ka pakaru, ka turuturu ranei.

7. He pehea te awhina a te DS1302 i nga punaha hiko iti?

Ka taea e te DS1302 te pupuri i te waa ma te whakamahi i nga waa taapiri iti rawa.Ka awhina tenei i nga taputapu hiko-hiko ki te pupuri i te waa ahakoa kua weto te tukatuka matua.

8. He aha te take ka whakamahi i te maramara RTC hei utu mo te wa rorohiko?

Ka mutu te wa o te raupaparorohiko ina tautuhi ana te microcontroller, ka moe, ka ngaro ranei te hiko.Ko te maramara RTC e pupuri ana i te waa ma te whakamahi i te mana taapiri.
