FT230X Pinout, Tatūnga Atekōkiri, me te Aratohu Whakawhitinga Moroiti

Ko nga rorohiko o naianei kei te whakamahi i nga tauranga USB, engari he maha nga microcontrollers me nga taputapu whakauru kei te korero tonu ma nga tohu rangatū UART.Koinei te waahi ka whai hua te FT230X.Ko tenei tuhinga e whakamarama ana i te FT230X pinout, te mahi o roto, nga tohu hiko, te tatūnga taraiwa, te hononga microcontroller, te mahi, te whakataurite, me nga whakamahinga o te ao.

Putumōhio

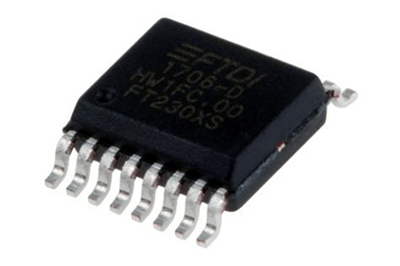

FT230X USB-ki-UART Atanga IC

Ko te FT230X he IC atanga USB-ki-UART kiato mai i FTDI.Ka huri i nga raraunga USB mai i te rorohiko ki nga tohu UART rangatū tukutahi, ka taea e nga taputapu o waho te whakawhiti korero ma nga raina TX me RX.Ka mau te maramara i te kawa USB katoa o roto, na reira ka whakaiti i te mahi firmware me te whakangawari i te hoahoa rangatū USB.

Ka tautokohia e ia nga reiti raraunga mai i te 300 baud tae atu ki te 3 Mbaud, kei roto ko te hanga karaka whakauru me te kore e hiahiatia he karaihe o waho, me te whakarato i nga titi CBUS ka taea te whirihora, nga tohu taraiwa LED, te hurihanga tohu UART, me te mahara kua hangaia mo te whirihoranga taputapu.Kei te tautoko hoki i nga taraiwa FTDI VCP me D2XX, hei awhina i te taputapu kia puta hei tauranga COM mariko i runga i nga punaha tautoko.

Ko te FT230X he mea hoahoa mo nga taputapu iti me te iti-hiko, me te USB 2.0 Hototahi Tere Katoa, te tautuhi whakauru, nga kaiwhakahaere o roto, te iti o te kaha me te aukati i te waa, me te mahi puta noa i te awhe pāmahana roa.

Nga korero ota:

Wahi Tau	Mōkī Momo	Pin Tatau	Mōkī Whakaahuatanga	RoHS Tūnga
FT230XS-R	SSOP	16 Pini	Whakaheke Iti Mōkī Whakahuahua	RoHS Ture
FT230XQ-R	QFN	16 Pini	Tapawhā Flat Mōkī Kore-Arahi	RoHS Ture

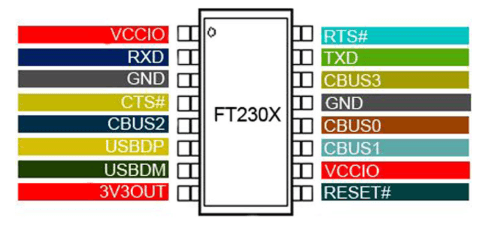

FT230X Pinout me te Tirohanga Pūmārō

Kei roto i te FT230X nga titi whakawhitiwhiti USB penei i te USBDP me te USBDM, e hono tika ana ki nga raina raraunga USB.Ko nga titi TXD me te RXD e mau ana i te tuku rangatū me te tango i te UART, i te wa e tautoko ana a RTS# me CTS# i te mana rere o nga taputapu mo te whakawhitiwhiti korero pumau.

Ko nga titi e pa ana ki te hiko ko VCCIO, 3V3OUT, me te GND.Ka taea e VCCIO te ngaohiko atanga UART ki te whakarite i nga taumata arorau o waho, i te mea ko te 3V3OUT te tuku i te putanga 3.3V kua whakaritea o roto.Kei roto ano i te maramara he pine RESET# mo te mana tautuhi taputapu.

Ko etahi atu titi whirihora penei i te CBUS0, CBUS1, CBUS2, me CBUS3 ka taea te whakarite mo nga mahi penei i nga tohu TX/RX LED, te whakaputa karaka, te mahi GPIO ranei.Ma tenei ngawari ka awhina i te hoahoa ara iahiko o waho me te whakapai ake i te mana atanga me te aro turuki.

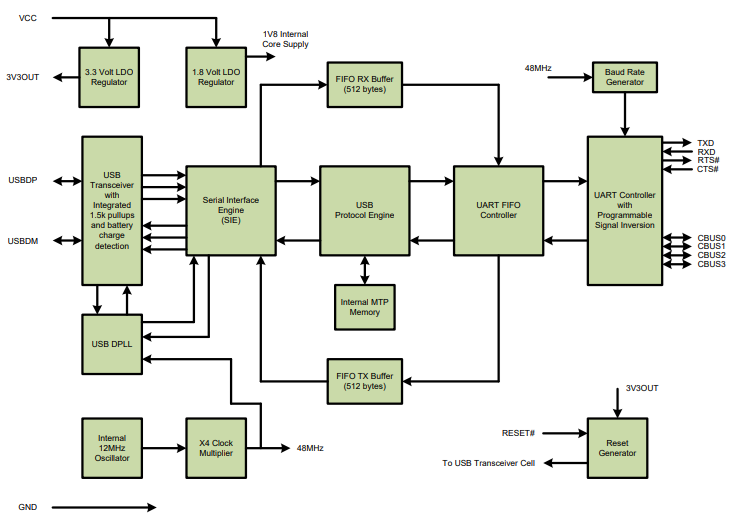

FT230X Mahi o roto

Ka mahi te FT230X hei piriti i waenga i te atanga USB o te rorohiko me te punaha korero rangatū UART.I roto, ka huri te maramara i nga paatete raraunga USB ki nga tohu UART TX/RX ka taea e nga microcontrollers me nga taputapu whakauru te mohio.

Ina hono ana ki te rorohiko, ka uru nga tohu USB ma te USBDP me te USBDM titi ka uru ki roto i te whakawhiti USB whakauru me te Miihini Atanga Rangatū (SIE).Ka whakahaerehia e te SIE nga mahi whakawhitiwhiti USB taumata iti, tae atu ki te wetewete paatete, te wa, te tukutahi, me te whakahaere kawa USB.Ma tenei ka taea e te microcontroller o waho te korero ma te UART me te kore e whakamahi tika i te firmware USB.

Ka tukatukahia e te Miihini Kawa USB nga raraunga USB taumai ka whakawhiti ki roto i nga putunga FIFO o roto.Kei roto i te FT230X he 512-paita motuhake te tuku me te tango i nga kaitarai FIFO, e awhina ana i te rere o nga raraunga maeneene me te whakaiti i nga aukati korero i nga wa whakawhiti rangatū tere.

I muri i te pupuhi, ka tukuna e te Kaiwhakahaere UART FIFO nga raraunga ki te Kaiwhakahaere UART, ka hurihia nga raraunga USB ki nga tohu raupapa UART paerewa penei i te TXD, RXD, RTS #, me CTS #.Ka tautokohia e te kaiwhakahaere UART te hurihanga tohu ka taea te whakarite me nga tautuhinga whakawhitiwhiti korero.

Kei roto i te FT230X he oscillator o roto me te whakarea karaka e whakaputa ana i nga karaka mahi e hiahiatia ana i roto, ka whakakore i te hiahia mo te karaihe o waho.Ko nga kaiwhakarite ngaohiko whakauru e whakarato ana i nga taonga 3.3V me te 1.8V o roto, i te wa e rongoa ana te mahara MTP o roto i nga korero whirihoranga taputapu penei i nga whakaahua USB me nga tautuhinga CBUS.

Ka awhina tenei hoahoanga whakauru ki te whakangawari i te hoahoa taputapu, te whakaheke i nga waahanga o waho, me te whakarato i te whakawhitiwhiti USB-ki-rangatū me te iti o te whakapau hiko.

FT230X Whakatakotoranga Hiko

Tawhā	Whakatakotoranga
USB Paerewa	USB 2.0 Katoa Te tere
Utu Raraunga USB	12 Mbps
UART Baud Reiti	300 pai ki te 3 Mūtua
Te whakahaere Ngaohiko	+5V Takitahi Whakawhiwhinga
UART I/O Ngaohiko	1.8V ki te 5V Hototahi
Roto Putanga Kaiwhakahaere	3.3V me te 1.8V
Taumata arorau Tautoko	3.3V CMOS / 5V Nga Whakauru Whakaae
TX/RX FIFO Rahi Pūreirei	512 Paita ia
Whakauru Maharahara	2048-paita MTP Maharahara
Puna Karaka	Roto Oscillator
Kiriata waho E hiahiatia ana	Kao
Naianei Hohe Te kai	8mA angamaheni
Whakarewa USB o nāianei	125µA angamaheni
Te whakahaere Awhe Pawera	-40°C ki te +85°C
Hōputu Raraunga UART Tautoko	7, 8 ranei nga Moka Raraunga
Kati te Tautoko Moka	1, 2 Kati Paraka
Tautoko Parity	Odd, Even, Mark, Mokowā, Kore
Momo mokete	SSOP 16-pin, 16-titi QFN
Mana Rere Tautoko	RTS#, CTS#
Atekōkiri USB Tautoko	VCP me D2XX Kaitaraiwa
Aratau Hiko USB	Pahihiko, Mana-whaiaro
CBUS Pins	Ka taea te whirihora Nga Mahi GPIO
Hurihuri Tohu	Tautokohia
ESD/Tautuhi Anō Ngā āhuatanga	Whakauru Mana-I te Tautuhi
Tautukunga	RoHS Ture

Mahinga Whakawhitiwhiti FT230X

Ka tautokohia e te FT230X nga reiti whakawhiti raraunga UART mai i te 300 baud ki te 3 Mbaud, ka taea te whakawhitiwhiti korero mana iti-tere me te whakawhiti raraunga rangatū tere.Ko te whakahaere kawa USB whakauru ka awhina i te whakaiti i te tukatuka i runga i te microcontroller o waho, e pai ake ai te pai o te whakawhitiwhiti korero me te whakangawari i te hoahoa punaha.

Hei pupuri i te rere o nga raraunga maeneene i te wa o te tuku haere tonu, kei roto i te FT230X te tuku 512-paita motuhake me te tango i nga kaitarai FIFO.Ka awhina enei parepare ki te whakaiti i te ngaronga o nga raraunga, te whakaheke i nga tupono o te waipuke, me te whakapai ake i te pumau i te wa o te whakawhitiwhiti korero.He tino whai hua te punaha buffering a-roto i te wa e whakahaere ana i nga whakawhitinga raraunga pakaru, i nga korero rangatū tere ranei i waenga i te kaihautu USB me te taputapu UART.

Ko te FT230X hoki e whakarato ana i te iti o te korero korero me te mahi whakapumau i roto i tana punaha whakahiato karaka.Na te mea ka whakamahia e te maramara he oscillator o roto me te whakarea karaka, ka whakakorehia te hiahia mo te karaihe o waho me te pupuri tonu i te tika o te wa UART.Ko te tautoko mana rere o nga taputapu ma te RTS# me te CTS# ka whakapai ake i te pumau o te whakawhitiwhiti korero ma te aukati i te paheketanga o te putunga i te wa e kaha ana te hoko raraunga.

I roto i nga mahi mahi, e mohiotia ana te FT230X mo te pumau o te hononga USB, te iti o te kohi hiko, me te rite tonu o nga mahi taraiwa puta noa i nga punaha whakahaere e tautokohia ana.Ko te whakawhiti USB whakauru, nga kaiwhakahaere ngaohiko, me te miihini kawa ka awhina i te whakaiti i te uaua o te hoahoa o waho me te pupuri tonu i nga mahi whakawhitiwhiti rangatū i roto i nga hoahoa taputapu kiato.

FT230X Tāuta Atekōkiri me te Tatūnga Pūmanawa

Ka whakamahia e te FT230X te FTDI Virtual COM Port (VCP) me nga taraiwa D2XX hei tuku i te rorohiko ki te mohio ki te taputapu hei tauranga COM rangatū.Whai muri i te hono i te FT230X ma te USB, ka kitea e te punaha whakahaere nga taputapu me te uta aunoa i te taraiwa e tika ana.Ina whakauruhia, ka puta te taputapu ki roto i te punaha hei atanga korero rangatū paerewa ka taea te whakamahi me nga rorohiko kapeka, taputapu hotaka, me nga papahanga whanaketanga kua whakauruhia.

Mo nga punaha Windows, ka whakauruhia e nga kaiwhakamahi te kete taraiwa FTDI VCP mana.I muri i te whakaurunga, ka taea te tirotiro i te FT230X ma te Kaiwhakahaere Pūrere i raro i te waahanga tauranga COM.Kei roto i nga punaha Linux te tautoko atekōkiri FTDI i roto i te pata, na reira ka kitea aunoatia te taputapu me te kore he whakaurunga taapiri.Kei te tautoko ano a macOS i nga taraiwa FTDI, ahakoa ko nga putanga punaha hou ake ka hiahia nga kohinga taraiwa whakahou me te whakaaetanga whakaaetanga haumarutanga i te wa e whakauru ana.

He mea nui te whakaurunga taraiwa tika mo te mahi whakawhitiwhiti korero.Ka taea e nga taraiwa he, nga taura USB kua pakaru, nga take hiko ranei te aukati i te FT230X kia kore e kitea tika.I etahi wa, ka hiahia pea nga kaiwhakamahi ki te kowhiri a-ringa i te taraiwa, ki te whakaara ano ranei i te punaha i muri i te whakaurunga.Ina oti te whirihora tika, ka tukuna e te FT230X nga korero rangatū pūmau me te iti o te roa me te hononga USB pono.

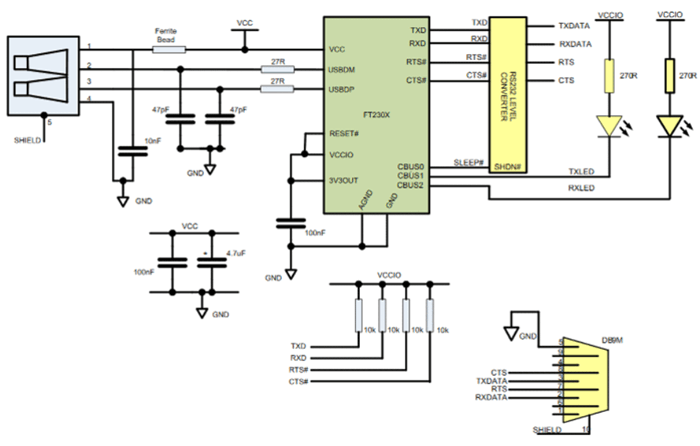

Me pehea te whakamahi i te FT230X me nga Microcontrollers

Ka hono te FT230X i te tauranga USB o te rorohiko ki te atanga UART o te microcontroller.I roto i te ara iahiko e whakaatuhia ana i runga ake nei, ka whakawhiwhia e te FT230X nga tohu USB na roto i te hononga USB ka huri hei tohu korero UART penei i te TXD, RXD, RTS#, me CTS#.Ka hono atu enei tohu ki nga titi UART microcontroller mo te whakawhitiwhiti rangatū.

Hei whakarite tika i te whakawhitiwhiti korero, me hono te titi FT230X TXD ki te titi RX moroiti, ka hono te titi FT230X RXD ki te titi TX microcontroller.Me hono nga taputapu e rua ki te hononga whenua kotahi.Ka whakamahia te titi VCCIO ki te taurite i te taumata ngaohiko arorau UART me te mana whakahaere moroiti, ka taea te hototahi ki nga punaha 3.3V me te 5V.

Kei roto hoki i te ara iahiko te whakamarumaru USB me nga waahanga tātari penei i nga pirepire ferrite, nga pūnga iahiko me nga parenga hei whakapai ake i te tapatahi tohu me te whakaiti i te haruru hiko.Kua whirihorahia nga titi CBUS ki te taraiwa i nga rama mahi TX me te RX, ka taea e nga kaiwhakamahi te aro turuki i nga tukunga raraunga rangatū.

I muri i te whakauru i te taraiwa FTDI i runga i te rorohiko, ka puta te FT230X hei tauranga COM mariko.Ka taea e te rorohiko rangatū me nga taputapu whanaketanga te korero tika ki te microcontroller hono ma te USB.

FT230X me etahi atu Kaitahuri USB-ki-UART

Kaihurihuri IC	Atanga Momo	Max UART Tere	Kī Te kaha	Matua Te herenga	Pai rawa atu Whakamahi Take
FT230X	USB ki te UART	Ki runga ki 3 Mbaud	Rahi kiato, nga taraiwa FTDI pumau, kaore he karaihe o waho	He iti ake nga titi nui atu nga maramara FTDI	Iti USB-ki-rangatū hoahoa
FT232RL	USB ki te UART	Ki runga ki 3 Mbaud	Kua pakeke, whanui whakamahia, he maha atu nga whiringa I/O	Nui ake me te tikanga teitei ake te utu	Whānui-whakaaro USB pūurutau rangatū
CH340	USB ki te UART	Te nuinga ki te 2 Mbps	Te utu iti me te ngawari ki te puna	Tautoko taraiwa ka rereke pea ma te punaha	Putea USB kōwae rangatū
CP2102	USB ki te UART	Ki runga ki te 1 Mbps	He taraiwa pai tautoko me te hoahoa kiato	Raro teitei o te baud nui atu i te FT230X	Manahikohikohiko nga papa whanaketanga
PL2303	USB ki te UART	Te nuinga ki te 1 Mbps	Ka kitea i roto i nga pakeke USB rangatū taura	Clone/taraiwa take hototahi	Te tuku iho taketake whāurutau rangatū
MCP2221A	USB ki UART/I2C	Ki runga ki te 460.8 kbps UART	Tāpiri USB-ki-I2C tautoko	UART puhoi mahi	Maamaa Ko nga hoahoa piriti USB-I2C/UART

Nga tono mo te FT230X

Patuiro Pūnaha Tāmau

Kei te whakamahia nuitia te FT230X mo te patuiro UART i roto i nga punaha whakauru.Ka hono nga miihini i te FT230X ki nga microcontrollers ki te aro turuki i nga putanga rangatū, te tiro i nga karere tātaritanga, me te whakamatautau i te whanonga firmware i te wa e whanake ana.Ko tana hononga USB pumau me te whakawhitiwhiti korero tauranga COM he maamaa ake te mahi patuiro me te rite tonu.

Tukuake Firmware

Ko te FT230X te nuinga o te whakauru ki roto i nga taputapu e hiahia ana ki te whakamaarama rorohiko ma te whakawhitiwhiti UART.Ka taea e nga rorohiko te whakawhiti tika i nga raraunga firmware ki nga microcontrollers ma te whakamahi i te USB, te whakaiti i nga whakahou rorohiko me te whakaiti i te hiahia mo nga tauranga rangatū i whakatapua ki nga rorohiko hou.

Atanga Whakahaere Ahumahi

He maha nga wa e whakamahia ana e nga punaha ahumahi te whakawhitiwhiti UART mo te whakahaere miihini, te aro turuki, me te whirihoranga.Ka whakaratohia e te FT230X he atanga USB-ki-rangatū e taea ai e nga rorohiko tiaki me nga punaha whakahaere te whakawhitiwhiti korero me nga kaiwhakahaere ahumahi ma te hononga USB paerewa.

Whakawhitiwhiti Pūrere IoT

He maha nga tüäpapa whanaketanga IoT e whakamahi ana i te FT230X mo te whakawhitiwhiti rangatū i te wa o te tatūnga taputapu, te whakamatautau, me te aroturuki raraunga.Ka taea e nga kaiwhakawhanake te whakawhiti i nga raraunga puoro, nga whakahau whirihoranga, me nga korero patuiro i waenga i te taputapu IoT me te rorohiko.

USB-ki-Serial Adapter Module

Kei te whakamahia te FT230X i roto i nga waahanga whakawhiti rangatū USB-ki-TTL.Ka whakaratohia e enei taapiri he huarahi ngawari ki te hono i nga taputapu UART ki nga rorohiko ma te USB mo te whakawhitiwhiti korero, te whirihoranga, me te whakamatautau.

FPGA me nga Atanga Poari Whakawhanaketanga

Kei roto i nga papa whanaketanga me nga punaha FPGA nga maramara FT230X hei whakarato i nga korero rangatū USB tika.Ka awhina tenei i nga kaiwhakamahi ki te uru atu ki nga bootloaders, nga papatohu rangatū, me nga hononga whirihoranga me te kore e tono taputapu rangatū o waho.

Pūnaha Raraunga Raraunga Rangatū

Ka taea te whakamahi i te FT230X ki nga punaha e kohikohi tonu ana me te whakawhiti raraunga rangatū ki te rorohiko.Ka awhina ona papaaa FIFO o roto ki te pupuri i te whakawhitiwhiti korero i roto i te tuku raraunga tonu me te whakaiti i te tupono o te ngaronga raraunga.

Taiwhanga me nga taputapu whakamatautau

Ko nga taputapu whakamatautau me nga taputapu taiwhanga i etahi wa ka whakamahi i te FT230X hei atanga korero USB mo te aroturuki i te punaha, te whakatikatika, me te whirihoranga tawhā.Ko te maramara ka whakangawari i te hononga rorohiko i te wa e mau tonu ana te mahi korero rangatū.

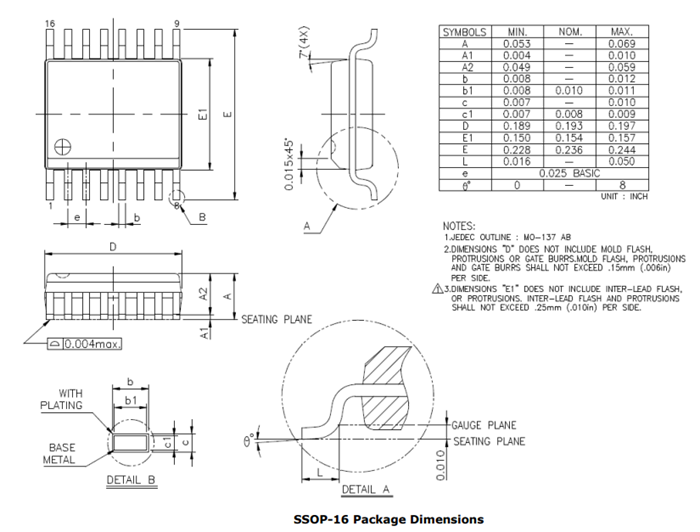

Ahu Hangarau o FT230X

Whakamutunga

Ko te FT230X he IC atanga USB-ki-UART mo nga hoahoa e hiahia ana ki te whakawhitiwhiti korero rangatū, taputapu kiato, me te honohono USB ngawari.Ko tana miihini USB whakauru, he oscillator o roto, he kaiwhakahaere ngaohiko, he titi CBUS ka taea te whirihora, he buffer FIFO, me te tautoko taraiwa hei whakaiti i nga waahanga o waho me te whakapai ake i te pono o te hoahoa.I roto i te katoa, ko te FT230X he whiringa kaha ina hiahia koe i tetahi atanga rangatū USB iti, iti-mana, me te whakawhirinaki.He mea tino whai hua inaa ko nga taraiwa pumau, te tautoko ngaohiko arorau ngawari, me nga korero UART maamaa he mea nui ake i te kowhiri noa i te kaitahuri iti rawa atu.

Pātai Auau [FAQ]

1. He aha te FT230X kaore e hiahiatia he oscillator karaihe o waho?

Kei roto i te FT230X he oscillator o roto me te iahiko whakarea karaka e whakaputa ana i nga karaka mahi e hiahiatia ana i roto.Ma tenei ka whakaiti i nga waahanga o waho, ka whakaheke i te rahi o te PCB, ka ngawari te hoahoa ara iahiko, ka pai ake te whakauru o te punaha.

2. Me pehea te whakapai ake i te pono o nga korero rangatū a nga FT230X FIFO?

Kei roto i te FT230X he 512-paita motuhake te tuku me te whiwhi i nga kaitarai FIFO hei awhina i te rere o nga raraunga i roto i nga korero tere tere.Ko enei parepare ka whakaiti i nga tupono o te waipuke, te whakaiti i te ngaronga raraunga, me te whakapai ake i te pumau i te wa e pakaru ana nga whakawhitinga raraunga.

3. He aha te painga o te FT230X e tautoko ana i nga taraiwa VCP me D2XX?

Ka tukuna e nga taraiwa VCP te FT230X hei tauranga COM paerewa, kia ngawari te whakaurunga ki nga rorohiko kapeka me nga taputapu whakauru.Ko nga taraiwa D2XX e whakarato ana i te uru USB tika mo nga tono matatau e hiahia ana ki te whakahaere i te taumata-iti.

4. He aha te mea nui a VCCIO ina hono ana a FT230X ki nga microcontrollers?

Ka taea e te titi VCCIO te ngaohiko arorau UART ki te taurite ki te ngaohiko o te punaha whaainga.Ka awhina tenei i te FT230X ki te korero humarie me te 3.3V me te 5V microcontrollers me te kore he raruraru hototahi taumata arorau.

5. He pehea te whakaiti a te FT230X i te uaua o te miihini miihini miihini?

Ko te FT230X te whakahaere i te kawa USB katoa i roto i tana whakawhiti USB whakauru me te Miihini Atanga Rangatū (SIE).Ka whakakorehia e tenei te hiahia mo te microcontroller ki te whakatinana i nga taaputanga rorohiko USB matatini.

6. He aha nga raruraru whakawhitiwhiti ka puta ki te kore e whakamahia te mana rere o RTS# me CTS#?

Ki te kore te mana rere o te taputapu, ka raru pea te whakawhitiwhiti tere-tere ki te paopao, ki te taka ranei nga raraunga ka kore e taea e te taputapu whiwhi te tukatuka tere i nga raraunga taumai.Ka awhina a RTS# me CTS# ki te whakarite i te rere o nga raraunga kia pai ake ai te pumau.

7. He aha te FT230X i pai ake ai ki nga kaitahuri USB-ki-UART iti te utu?

E mohiotia ana te FT230X mo te tautoko taraiwa FTDI pumau, te kitenga USB pono, te iti o te whakawhitiwhiti korero, me te riterite o te punaha whakahaere.Ko enei ahuatanga ka awhina i te whakaiti i te whakawhitiwhiti korero me nga raruraru e pa ana ki te taraiwa.

8. He pehea te whakapai ake a nga titi CBUS i te ngawari o nga taputapu?

Ka taea te whirihora i nga titi CBUS mo nga mahi maha penei i nga tohu TX / RX LED, te mahi GPIO, te whakaputa karaka, nga tohu moe ranei.Ma tenei ka taea e nga kaihoahoa te taapiri i nga waahanga whakahaere me te aro turuki kaore he waahanga taapiri.

9. He aha nga mea ka taea te aukati i te FT230X kia kitea e te rorohiko?

Ko nga take noa ko nga taraiwa hee, kua pakaru nga taura USB, he iti rawa te pumau o te hiko, he raru tahora PCB, he take tapatahi tohu USB ranei.Ka taea hoki te whakararu i te pono o te kitenga.
