Ko te Rārangi Hanganga, Te Mahi, & Aratohu mo ngā Whakamahinga RF o te Varactor Diode

Ko te varactor diode he momo motuhake o te diode pāmahana e whakamahia ana i roto i ngā pūnaha hiko e hiahiatia ana he capacitance ka taea te whakarite hei pai mō te whakatutuki me te mana whakahaere huarahi. Ka whakarato tēnei he ara taketake me te whaihua hei whakarite i te whanonga o te pūnaha hiko me te kore e whakamahia ngā wāhanga miihini. Ko te mea rerekē ki ngā diode paerewa e whakamahia ana mō te whakaora, ko ngā varactor diode e hangaia ana hei whakarite i te reiti capacitance, nō reira he mea nui rātou ki ngā pūhara hiko rōpū, waea kore me ngā hiko teitei. Ka whātaitia tēnei tuhinga ki te kaupapa mahi, te hanganga ā roto, ngā whakaritenga matua, ngā momo rerekē, ngā wāhanga, me ngā āhuatanga mahi o ngā varactor diode.

Kāmata

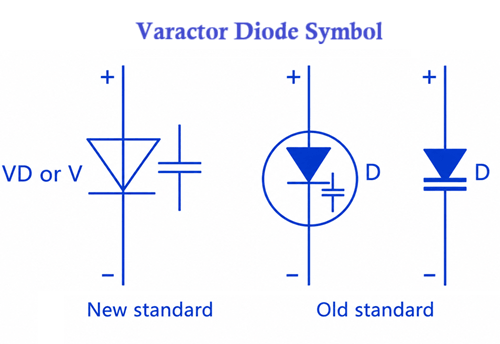

Me pēhea te Mahi o te Varactor Diode?

Ko te varactor diode he capacito e tōhuhuhia ana e te pāmahana e hangaia ana hei whai i ngā hanganga i roto i te āhua whakahuri kāore e taea. Ko te mea rerekē ki te diode paerewa e whakamahia ana mō te whakaora, kāore te mahi matua he whakahaere i te pāmahana engari he whakamahere capacitance i runga i te pāmahana whakauru. Nā reira, he wāhanga nui i te kaiwhakahaere RF, te mana whakahaere huarahi, me ngā pūnaha kōrero.

I roto i te taputapu, ka hangaia ngā takahanga P-āhua me N-āhua hei PN haenga. Ka tukuna te pāmahana o raro i te whakaroa, ka hangaia he takahanga pūāhua i waenganui i ēnei takahanga e rua. Ko tēnei takahanga pūāhua ka noho hei papanga dielectrik whaihua, ā, ko ngā takahanga P me N ka mau ki ngā awakau capacito. I te mutunga, ka pēnei te varactor diode hei capacito, kāore e whakahaerehia te uara i runga i te pāmahana.

Whakaroa me te Takahanga Pūāhua

Hei āta mahi, me te whakaroa a ngā varactor diode i ngā wā katoa. I tēnei tikanga, he iti te rere o te hiko, ā, ko te pāmahana e whakamahia ana e whakahaere ana i te whānuitanga o te takahanga pūāhua.

I te mea he iti te pāmahana o raro, ka pānuitia te takahanga pūāhua rā, e tohu ana he iti te tawhiti whaihua i waenganui i ngā wāhanga, ā, he teitei te capacitance. I te pikinga o te pāmahana whakahuri, ka whānui te takahanga pūāhua, ka piki te wehea me te whakaiti i te capacitance. Ko tēnei whanaungatanga rerekē i waenganui i te pāmahana me te capacitance te kaupapa mahī matua o te taputapu.

Te Whanaungatanga Capacitance–Pāmahana me te Pormula

Ko te whanaungatanga i waenganui i te capacitance me te pāmahana whakauru kaore e taea te tuhinga kāore e rite, ā, ka taea te whakahua mā te pormula standard varactor diode:

Kei konei:

• C(V) = capacitance i te pāmahana whakahuri e whakamahia ana

• C₀ = capacitance i te haenga kāore e taea

• V = pāmahana whakauru e whakamahia ana

• Vf = pāmahana i hangaia i te haenga

• n = te kaiwhakatakoto arawhata (i te nuinga o te wā 0.3 ki te 0.5 e ai ki te momo diode)

Mo te pā whakaoho e huri ana, ko te uara o n ≈ 1/2, i te mea ko ngā pā whakaoho hyperabrupt he uara rerekē e whakaputa ana i te huri i te capacitance.

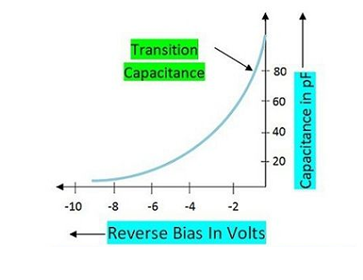

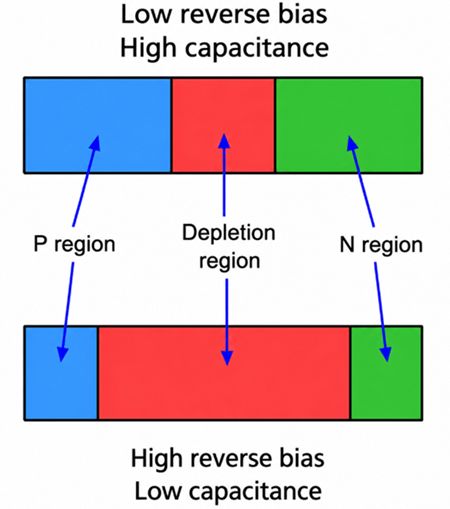

Ko tēnei whakaāhua e whakamārama ana i te take e pakeke ai te capacitance i ngā pā tawhito me te huri āhua ki ngā pā teitei, pēnā i te whakaatu ki ngā tirohanga tauwhāiti C–V.

Me pēhea e huri ai te Pā Rerekere i te Capacitance

Me pēhea te huri o te capacitance o te diode varactor i te wā e piki ana te pā hiko rerekere? Pērā i te whakaatu i te rīrangi, ko te capacitance he tino piki i te pā hiko rerekere iti, ā, ka kīrī haere i te wā e āhua pākiki ana te pā hiko rerekere. Ko tēnei hononga he mea matua ki te kaupapa o ngā diode varactor e whakahaerehia ana hei capacitance e whakahaerehia ana e te pā hiko i ngā hiko RF me ngā hiko kōrero.

Ka tupu tēnei āhua nāna i te wā kei te pā tohu te rōpū kikī i roto i te huinga PN, ka noho hei mea dielectric mō te capacitance. I te wa e pā ana te pā hiko rerekere, ka hanga te rōpū kikī i waenga i ngā raupapa P-āhua me N-āhua. I te pā hiko rerekere iti, he iti te rōpū kikī, e tohu ana he iti te tawhiti pono i waenga i ngā rōpū hiko, nā reira ko te capacitance teitei. I te wā e piki ana te pā hiko rerekere, ka whanui te rōpū kikī, ka piki te wehepanui, ā, ka whakaheke te capacitance.

Pēnā i whakahuatia ai i te whakaahua, ko te urupare capacitance he nonlinear, e tohu ana kāore e heke i te tere pūmau engari e whai ana i te hōtaka whakawhiti kōwhai. Ko tēnei āhuatanga he mea nui mō ngā tono whakatikatika auau, nō reira ko ngā huringa iti i te pā hiko ka taea te whakaputa i ngā huringa e whakahaerehia ana i te capacitance.

Ko tēnei capacitance e whakawhirinaki ana ki te pā e taea ai e ngā hiko te whakatika i te āhua whakatikatika i te rārangi kāore e whakamahia ngā wāhanga whakatoi. I te tūranga mō te whakamahi i tētahi capacitance e taea te whakakī, ka tukuna he pā hiko whakahaere DC ki te diode varactor.

Te Hanganga I roto o te Diode Varactor

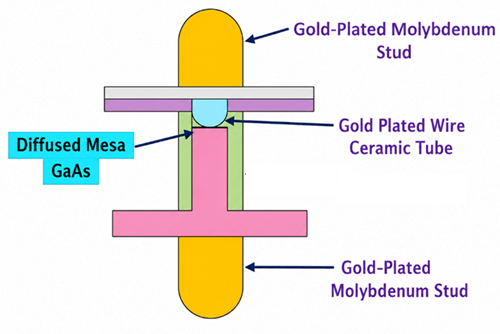

Ko te whakaahua e raro iho nei e whakaatu ana i te hanganga i roto i te diode varactor of mesa kōwā (GaAs). He mea tīpako te diode varactor ki te whakarato i te huringa e whakahaerehia ana i te capacitance i te wā e whakamahia ana i raro i te pā hiko rerekere. Kua hangaia tana hanganga ki te whakatutuki i ngā āhuatanga capacitance pūmau i ngā auau teitei.

• Te Huinga Mesa GaAs Rūtene - I te pokapū o te taputapu ko te huinga mesa GaAs rūtene, e hanga ana i te wāhi mahi o te diode varactor. I konei te huinga PN kei reira ka whanake te rōpū kikī i te wā e pā ana te pā hiko rerekere. I te wā e huri ana te pā hiko rerekere, ka huri te whanui o te rōpū kikī, ā, ka rerekē te capacitance huinga. Ka whakamahia te Gallium Arsenide (GaAs) i ngā tono auau teitei me te rōrahi irirangi i runga i tōna mahi hiko pai me ngā raru parārā iti.

• Wire Kōura-kōura - Ko te wire kōura-kōura e tuku ana i te hono hiko i waenga i te huinga semiconductor me te tumu tāwāhi. Ka whakamahia te kōura i te mea e tukua ana e ia he pā tūruhi iti, te tino auau pai, me te teitei o te pā riri ki te pātea. Ka awhina tēnei ki te pupuri i te mahi hiko pono i te wā.

• Pipa Keramika- Ko te pipa keramika e peia ana hei hanganga pupuri me te whakaū i ngā wāhanga i roto. E whakarato ana i te whakapakari ā-mechani me te wehewehenga hiko i te wā e tiakina ana te huinga semiconductor mai i ngā āhuatanga taiao pērā i te makuku, te poke, me te pā tākina.

• Kōura-kōura Mo te Molybdenum- Ko ngā tumu teitei me ngā tumu raro he kōura-kōura molybdenum. Ko ēnei tumu e noho ana hei hono hiko tāwāhi o te diode. Ka tīpako te molybdenum nāna i ngā āhuatanga hōhonu o te pā riri e pā ana ki ngā raupapa semiconductor, e āwhina ana ki te whakaheke i te pā pā meiha i te wā e huri ana ngā pā ki te marama. Ka piki te pā kōura i te hiko me te tiaki i te mata i te oxidation.

Ko te huinga semiconductor e pīrangi ana i waenga i ngā tumu metā, ā, ka hono i te ara honohono. I te wā e pā ana te pā hiko rerekere ki ngā tumu, ka hanga te rōpū kikī i roto i te huinga. Ko ngā wāhi P-āhua me N-āhua e mahi ana hei panui capacitance, i te mea ko te rōpū kikī he dielectric. Mā te huri i te pā hiko rerekere, ka huri te capacitance o te diode, e taea ai te diode varactor te mahi hei capacitance e whakahaerehia ana e te pā hiko.

Ngā Whakariterite Hiko Matua

I te wā e tīpako ana i te diode varactor, e kī ana ngā pā mai ngā hiko e pā ana ki te whakataki i ngā āhuatanga, te rārangi auau, te pā pūmau, me te pai mō tētahi tono RF, ira rahi.

Rārangi Capacitance

Ko te rārangi capacitance e tohu ana i te iti me te nui o te capacitance ka taea e te diode varactor te tuku i ngā pā hiko rerekere kua whakaritea.

Ngā uara tikanga:

• Ngā varactor RF capacitance iti: 0.3 pF ki te 10 pF

• Ngā varactor whakamātau whānuitanga: 2 pF ki te 100 pF

• Ngā varactor whakamātau capacitance teitei: 20 pF ki te 500 pF

• Ngā tono motuhake: tae atu ki te 1000 pF

Ko te rahi o te capacitance e whakawhiti ana, e tuku ana i te whānuitanga parepare i roto i ngā oscillators me ngā hātepe resona.

Te Paewhakatakanga

Ko te paewhakatakanga e whakaatu ana i te nui o te huringa capacitance i waenga i ngā pākahi iti me ngā pākahi nui e whakamahia ana.

Te Paewhakatakanga = Te Capacitance Nui ÷ Te Capacitance Iti

Ngā uara tikanga:

• Ngā varactors paerewa e pā ana ki te whakawhiti: 2:1 ki te 5:1

• Ngā varactors hyperabrupt: 5:1 ki te 15:1

• Ngā varactors microwave motuhake: ki te 20:1

Ka whakawhiwhia e ngā paewhakatakanga te nui ake o te āheinga whakarite iahiko.

Te Voltage Tango Kōhanga

Ko te voltage tango kōhanga e tohu ana i te wātea nui o te voltage tango e taea te whakamahi i mua i te tīmata o te hātepe ka whakahaere i tōna hātepe.

Ngā uara tikanga:

• Ngā varactors iti te voltage: 8 V ki te 20 V

• Ngā varactors whānui: 20 V ki te 50 V

• Ngā varactors whakarite teitei: 50 V ki te 150 V

Ko ngā kaihoahoa e whakahaere ana i te diode i raro i te taumata tango koe mō te pono.

Te Hōtaka Kounga (Q Factor)

Ka ine te Q factor i te kaha e penapena ana te varactor i te pākaha i te wā e kawe ana i te pākaha e whakamahia ana.

Ngā uara tikanga:

• Ngā varactors RF paerewa: 50 ki te 200

• Ngā varactors RF performance teitei: 200 ki te 500

• Ngā varactors microwave: 500 ki te 2000+

Ka puta nā Q uara te iti o te ngaro me te pai ake i ngā oscillators, ngā rīpene, me ngā hātepe resonant.

Te Rahi Rārangi

Ko te rahi rārangi, e kiia ana ko te Rs, e tohu ana i te rahi internal o te diode.

Ngā uara tikanga:

• Ngā varactors microwave: 0.1 Ω ki te 2 Ω

• Ngā varactors RF whakarite: 1 Ω ki te 10 Ω

• Ngā taputapu whānui: ki te 20 Ω

Ka whakapai te iti o te rahi rārangi i te Q factor me te whakaiti i te ngaro pūnaha.

Te Tolerāna Capacitance

Ko te tolerāna capacitance e tohu ana i te paku e tata ana te capacitance tūturu ki te uara kua whakatauhia.

Ngā uara tikanga:

• Ngā varactors tika: ±2% ki te ±5%

• Ngā varactors paerewa: ±10%

• Ngā taputapu whānui: ±20%

Kei te whaihia te pai i ngā rīpene e pā ana ki te auau.

Te Whānuitanga Teitei o te Whakaaturanga

Ko ngā diode varactor e hoahoahia ana i roto i ngā tono RF me microwave.

Ngā whānuitanga tikanga

• AM/FM rīpio: 500 kHz ki te 200 MHz

• Pūnaha VHF/UHF: 30 MHz ki te 3 GHz

• Pūnaha cellular me wireless: 800 MHz ki te 6 GHz

• Pūnaha microwave me radar: 6 GHz ki te 100 GHz+

Ko te auau tino ka taea te whakamahi e pā ana ki te pātere pātea, te uara capacitance, me te Q factor.

Te Pūkoro Temperature

Ko te pūkoro temperature e whakaatu ana i te nui o te huringa capacitance ki te pāngarau.

Ngā whānuitanga tikanga:

• Paerewa hoko: 0°C ki te +70°C

• Paerewa ahumahi: −40°C ki te +85°C

• Paerewa ahumahi whakamiharo: −55°C ki te +125°C

Ko te tohu temperature capacitance tikanga:

• 50 ppm/°C ki te 1000 ppm/°C, e hāngai ana ki te hanga taputapu me ngā rauemi.

Ngā Momo Diode Varactor

Ngā Diode Varactor Pukukata

Ko ngā diode varactor pukukata e whakamahi ana i te tino whakamahinga PN e pa ana ki te huringa kaha i te whakakotahinga dopa. Ka huri ngā capacitance me te ātinga mai i te pāteka voltage, engari ko te whānuitanga tuning he mea tōkeke. Ka taea e te varactor pukukata te tuku i te paewhakatakanga e pā ana ki te 2:1 ki te 5:1, ā, ko ngā uara capacitance ka noa e huri ana mai i te 1 pF ki te 200 pF.

Ngā Diode Varactor Hyperabrupt

Ko ngā diode varactor hyperabrupt e whakamahi ana i te whakakotahitanga dopa e āhei ana te capacitance ki te huringa teitei ake ki te pāteka voltage. Ka waihohia e tēnei tino whānui te whānuitanga tuning i ngā momo pukukata. Ko te paewhakatakanga e pā ana ki te 5:1 ki te 15:1, ā, ka taea e ētahi taputapu motuhake te piki ake. Ka taea e ngā uara capacitance te huri mai i te 0.5 pF ki te 100 pF.

Ngā Diode Varactor Silicon

Ko ngā diode varactor silicon te mea tino noa e whakamahia ana i ngā hātepe RF hoko. He whaiwhai, he pūmau, ā, he wātea ki ngā rahi capacitance me ngā utunga. Ko ngā varactors silicon tikanga ka taea te whai i ngā uara capacitance mai i te 1 pF ki te 500 pF, ngā pāteka voltage tango kōhanga mai i te 8 V ki te 100 V, me ngā auau pātaimi mai i te rima rau kHz ki te rima kēmu GHz, e hāngai ana ki te pāteka me te hoahoa taputapu.

Ngā Diode Varactor Gallium Arsenide

Ko ngā diode varactor Gallium Arsenide, e kiia ana ko GaAs, e hoahoahia ana mō ngā tono auau teitei ake me microwave. Ka whakawhānuitia e GaAs te ngā pānga auau teitei ake i te silicon paerewa na te mea he nui ake te nekehanga o ngā eleketron me ngā ngaro pātea iti ake. E whakahaere ana ēnei varactors i ngā rārangi mai i te 1 GHz ki te 100 GHz, e hāngai ana ki te hanganga taputapu. Ka noho pea e whai ana i ngā uara capacitance iti, te nuinga i raro i te 10 pF, me te rahi rārangi iti mō te pai ake o te Q factor.

Ngā Diode Varactor Ruarua

Ko nga diode varactor takirua e mau ana i nga diode varactor e rua e pooti ana i te kohinga kotahi. Ko tenei hanganga ka awhina i te whakapai ake i te whakauru capacitor me te tika o te aroturukitanga i waenga i nga hononga e rua. Ko nga uara capacitor tikanga ka rerekē mai i te 2 pF ki te 50 pF mo ia diode, i runga i te tauira. He pai nga varactor takirua ina me huri nga elementi tuning e rua i roto i te mana whakahaere kotahi.

Nga diode Varactor High-Q

Ko nga diode varactor High-Q e hangaia ana mo te kore ngaro me te teitei o te whakapau pūngao i roto i nga poraka resonant. Ko te Q factor e whakaatu ana i te whakaritenga o te diode ki te pupuri i te pūngao i te whakarite ki te pehea te nui o te pūngao e ngaro ana. Ka taea e nga varactors RF paerewa te whai i nga uara Q e pā ana ki te 50 ki te 200, i te mea ka taea e nga varactors high-Q te eke ki te 200 ki te 2000, i nga awhe whakamātautau i tohua. He iti noa nga kaikawe i enei taputapu, he tikanga kāore e pā ki te 1 Ω ki te 5 Ω.

Nga diode Varactor Microwave

Ko nga diode varactor microwave e hangaia ana mo nga poraka e mahi ana i nga reeti microwave me nga milimita-wāve. He iti rawa nga uara capacitor, i te nuinga mai i te 0.1 pF ki te 10 pF, hei whakaiti i nga pānga para para i nga reeti teitei. Ka taea te whanui o to raatau reiti mahi mai i te 3 GHz ki te 100 GHz, i runga i te kohinga me te rawa.

Nga diode Varactor Tuning

Ko nga diode varactor tuning he varactors mo nga kaupapa whanui e whakamahia ana mo te whakatikatika i te reeti hiko. E hangaia ana hei whakakapi i nga capacitor rerekē whakahaere i roto i te maha o nga poraka kaihoko me nga korero. Ko nga mātai noa o te capacitance he tīpako mai i te 2 pF ki te 100 pF, me nga whakawhitinga huri noa i te 20 V ki te 50 V.

Nga Whakahaere Nohonoho o nga Diodes Varactor

• Nga Oscillator Ka whakahaerehia te Pūhiko (VCOs) – Ka whakamahia nga diode varactor hei whakatika i te reeti osoletai i te whakaritenga o te capacitance me te mana whakahaere.

• Nga Poraka Pakiaka-Whakauru (PLL) – Tuku iahiko i te whakatikatika reeti me te whakakī i nga pūnaha korero me ngā pūnaha hanga karaka.

• Nga Synthesizers Reeti – Ka taea e nga diode varactor te hanga i nga reeti maha mai i te puna whakaū kotahi i roto i nga rīhi me nga taputapu kāinga.

• Nga Tuners FM – Whakakapi nga capacitor rerekē i ngā tuning pūpū hiko me te whakahaere i te reeti pēne.

• Nga Tuners Televise – Ka taea e nga diode varactor te whakawhiti e hiko ana i nga kana hanga me te whakatikatika i nga reeti i roto i te ripo me te ripo digitā.

• Nga Taonga RF – Tūtohu i nga āhuatanga puku e huri ana ma te huri i te reeti resonant o nga kupu LC.

• Nga taputapu Whakawhiti Ipurangi – E whakamahia ana i roto i nga transceivers, receivers, me nga transmitters hei whakahaere i te reeti me te tuning pūnaha.

• Nga Pūnaha Whakatakoto Ipurangi – Ka tautoko nga diode varactor i te tuning reeti microwave, te whakatikatika me nga 功耗 sur 願.

• Nga Pūnaha Radar – Ka whakamahia i roto i nga osoletai microwave, nga whakangungu āhua, me nga poraka whakahaere reeti e mahi ana i runga i nga reeti teitei.

• Nga Hiko Pākīpika me nga Hiko Mahi Aroha – Ka whakamahia i roto i nga radar whanui, nga whakawhitinga, me nga pūnaha whawhai hiko e hiahia ana i te whakahaere reeti tika.

• Nga taputapu RF Medical – Ka whakamahia i roto i nga tūāhua whakaahua, te tirotiro me ngā pūnaha whakawhiti raraunga rongoā.

• Nga taputapu Internet of Things (IoT) – Ka tautoko nga diode varactor i nga whakahaere RF kotahi-pākiki me nga mahi whakatikatika reeti i roto i nga sensa kāinga me nga taputapu hono.

Nga Whakaata Poraka Diode Varactor

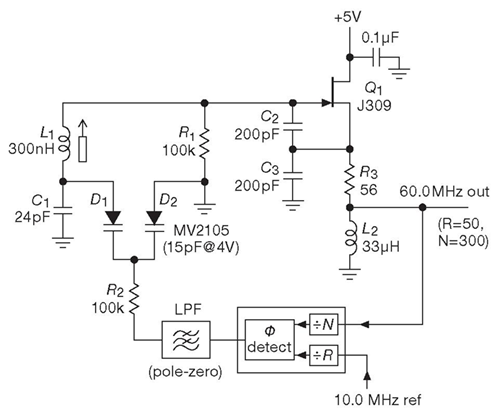

Poraka Whakahaere Rēti PLL

Ko nga diode varactor D1 me D2 e hono ana i roto i te whatunga tuning VCO. Ko te kairaupoto āhua o te PLL e whakataurite ana i te reeti putanga ki te reeti whakaū, ka hangaia he tohu hapa. I muri i te tono i te kaitaunaki, ka whakaratohia tēnei mana whakahaere ki nga diode varactor mā te whakakotahi R2.

I te wa e rerekē ana te mana whakahaere, ka huri te capacitance o nga diode varactor. Ka huri tenei i te reeti resonance o te poraka LC e hangaia ana e L1, C1, me nga varactors. Na reira ka piki te reeti osoletai, ka heke hoki kia ātea te PLL ki te reeti e hiahiatia ana.

Ka oti te locking, ka aroturukihia e te PLL te capacitance varactor hei pupuri i tetahi putanga toitū reeti ahakoa nga whakarerekētanga o te pāmahana, ngā whakaritenga mōhiohio, i ngā kāore e pa ana ki te tauira.

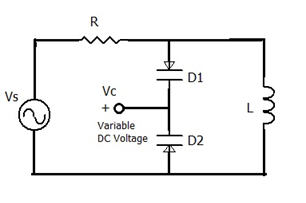

Poraka Tuning RF

I roto i tenei poraka, ko nga diode varactor D1 me D2 e hono ana hei capacitor e whakahaerehia ana e te pēhanga. Ka tonoa he pēhanga DC e huri ana (Vc) ki nga varactors, e huri ana i te capacitance o rātou. I te taha me te inductor L, ka hanga te varactors i tetahi poraka resonant LC e huri ana.

I te wa e huri ana te pēhanga tuning, ka huri te capacitance o nga diode varactor, e huri ana i te reeti resonant o te poraka. Ka taea tenei e te poraka te whakatikatika e hiko ana ki nga reeti rerekē kaore e whakamahi he capacitor rerekē.

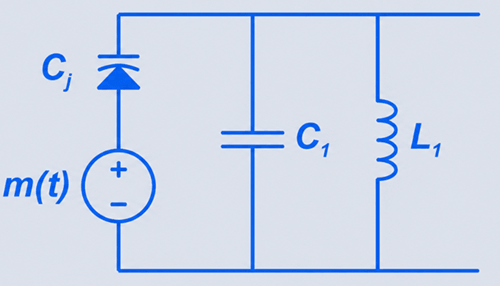

Poraka FM Modulator

Ko tēnei huringa e whakamahia ana he varactor diode hei capacitor e whakahaerehia ana e te voltage. Ko te tohu m(t) e whakarerekē ana i te voltage whakarua e pā ana ki te varactor diode.

Ka whakarerekē te voltage whakarua, ka whakarerekē hoki te capacitance junction Cj o te varactor. Ka mahi tēnei capacitance me L1 me C1 hei hanga i tētahi huringa LC.

Ka piki te Cj, ka heke te auau resonant. Ka heke te Cj, ka piki te auau resonant. Na te mea ka noho tonu te tohu whakahou e whakarerekē ana i te capacitance, ka rerekē te auau putanga me te tohu. Ka whakaputa tēnei i te whakarereke auau (FM).

Nga Varactor Diodes Rongonui me Ō rātaka

Kei te wātea ngā varactor diodes i ngā raupapa rerekē e pa ana ki te rahi capacitance, te rahi whakatika, te ine voltage whakarua, me te whakarite auau.

BB109

Ko te BB109 he varactor diode silicon e whakamahia whānuitia ana i hangaia mō te whakatika pātea FM me ngā tono RF noa. Ka tukuna e ia he rahi capacitance tata ki te 10 pF ki te 30 pF, me te ine voltage whakarua e tata ana ki te 1 V ki te 30 V. Ko tāna rahi whakatika he rangatū, e pai ana mō ngā tiki VHF, ngā pāfilter RF, me ngā huringa VCO ngāwari. E mōhiotia ana mō te whakaritenga toitū i ngā pūnaha whakatika analog iti.

BB112

Ko te BB112 he varactor diode capacitance teitei e whakamahia ana i ngā tuner TV me ngā tiki whakawhiti. Ka tuku e ia he rahi capacitance e pā ana ki te 12 pF ki te 500 pF, e pā ana ki te voltage bias, he mea pono te heke o te voltage whakarua e tata ana ki te 30 V ki te 60 V. Ka tuku e ia he rahi whakatika teitei nāna i te BB109.

BBY51

Ko te BBY51 he varactor diode iti te capacitance, auau teitei i hangaia mō ngā tono UHF me ngā microwave. Ka whakahaere ia i ngā uara capacitance mai i te 1 pF ki te 6 pF, ā, ka tautoko i te whakahaere auau teitei ki te maha o ngā GHz. Ka whakamahia whānuitia ia i ngā VCO, ngā porotaka piripiri, me ngā kōwae hau RF i reira ka hiahia te iti te ngaro me te teitei Q.

SMV1231 Series

Ko te raupapa SMV1231 he whānau varactor silicon hyperabrupt hou e whakaritea mō ngā tono RF. Ka tukuna e ia he rahi capacitance mai i te 2 pF ki te 20 pF, me ngā voltage whakarua tae atu ki te 30 V ki te 50 V.

SMV1247 Series

Ko te raupapa SMV1247 i hangaia mō ngā tono whakatika whānui e whakahaere ana i te huringa capacitance teitei. Ka tuku e ia ngā uara capacitance mai i te tata ki te 10 pF ki te 100 pF, me ngā pātea whakatika pai e piki ana ki te 10:1, ki te teitei atu.

MV2105

Ko te MV2105 he varactor diode silicon klasik e whakamahia ana i ngā huringa whakatika analog. Ka tuku i tētahi capacitance tata ki te 15 pF i runga i te 4 V bias, e pai ana mō ngā oscillators VHF me ngā huringa whakarereke FM.

1SV149

Ko te 1SV149 he varactor diode compact e hangaia mō ngā tono auau teitei pērā i ngā rōpū whakawhiti mōbile. Ka tautoko ia i ngā uara capacitance mai i te 2 pF ki te 10 pF, me te iti te āhuatanga rīpere me te pai o te whakahaere Q.

KV1235 Series

Ko te raupapa KV1235 he varactor diodes o te pātea microera e hangaia mō ngā pūnaha RF me ngā pūnaha rōra. Ka whakahaere ēnei diodes i roto i te rahi auau GHz, i te nuinga i te 1 GHz tae atu ki te 20+ GHz, e pā ana ki te whakarite. Ka tukuna e rātou te iti te capacitance, te teitei Q, me te iti te ngaro parasitic.

Varactor Diode vs Ētahi Hangarau Whakatikatika

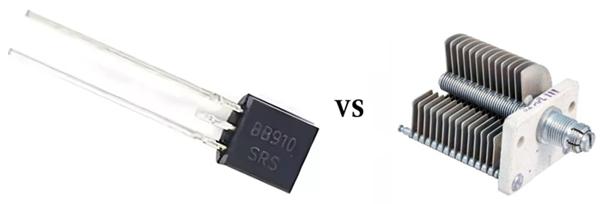

Varactor Diode vs Capacitor Ka taea

He varactor diode me tētahi capacitor ka taea, ka mahi rātou i te kaupapa mahi kotahi o te tuku capacitance e taea te whakarite. Engari, ko ngā mātāpono whakahaere a rātou he rerekē i te take. Ko te varactor diode he taputapu whakarewa e whakarerekē ana i tana capacitance i runga i te āhua hiko. Ka tupu tēnei huringa ina ka whakarerekē te voltage whakarua i te rahi o te takiwā pau i roto i te PN junction. I te mea he hiko pūmau tēnei tikanga, kāore te taputapu e whai wāhi ki ngā wāhanga neke, e waiho ana hei mea compact, tere, me te tino pātea hei whakauru ki ngā huringa RF hou.

I te taha kē, ka whakatutuki te capacitor ka taea i te whakarite capacitance mā te nekehanga ā-mehīngi o ngā papa whai mana. Mā te whakarerekē i te tawhiti, i te rahi pokapū rānei i waenga i ēnei papa, ka huri te uara capacitance ki te āhua. I te mea ka tuku tēnei tikanga ā-mehīngi i tētahi whanaketanga capacitance tino tūtohu me te rārangi, ka waiho hoki hei mea nui ake, te tere, me te pea ki te wear i te wā.

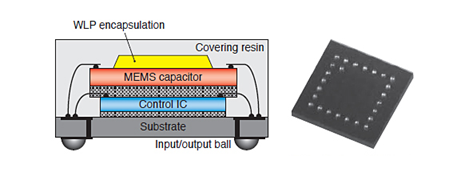

Varactor Diode vs MEMS Capacitor Ka taea

Ko tētahi capacitor ka taea MEMS e hangai ana ki te hangarau pūnaha micro-electromechanical, i reira ka neke ngā hanganga ā-mehīngi paku e hangaia ana i runga i ngā pepa silicon ki te whakarite capacitance. Kāore pērā i ngā varactor diodes, e pawhara ana i ngā pūnaha rōpū semiconductor, he tino whaitake te huringa capacitance mā te nekehanga ā-mehīngi e whakahaerehia ana i te taumata pātea.

Ko te ratarata hanganga e tuku ana i nga painga mahi maha mo nga MEMS capacitors. Ka taea e ratou te tuku i te kounga teitei (Q), te iti o te ngaro whakauru, me te whakapai ake i te hinonga, ina koa i roto i nga reanga iahiko me nga reanga auau milimita. Ko enei ahuatanga ka waiho hei tino pai mo nga punaha RF teitei-pai i reira ko te ma o te tohu me te iti o te pakiaka he mea nui.

Heoi, ko nga MEMS tunable capacitors he raru whakaritenga. He nui ake te utu, he ngawari te whakahou i nga whakautu i te tau ki nga varactor diodes, a he nui ake nga tikanga hono complex i roto i te hoahoa hiko. I te taha rerekē, ko nga varactor diodes tonu te whiringa pai i te nuinga o nga punaha RF hokohoko na te mea e tuku ana i te tere hiko, te iti o te utu, te whakatinana māmā, me te mahi pono i nga tono VCO, PLL, me nga tono whakawhiti rēhu.

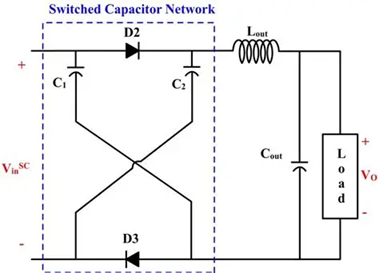

Varactor Diode vs Nga Whatunga Capacitor Whakatūria

Ko tetahi whatunga capacitor kua whakatūria e mahi ana i runga i te kaupapa rerekē katoa ki te varactor diode. I te mea e whakarato ana i te panoni capacitance tonu, ka whakamahi i nga capacitor pūmau e hono ana, e whakawhiti ana e nga miihini hiko pērā i nga MOSFETs. Ka hangaia e tenei nga taahiraa capacitance takitahi, kaua e rerekē mai i te panoni analog maeneene.

I runga i te mahi, ka tukuna e nga whatunga capacitor kua whakatūria te tino tika, te rehita pai, me te kaha o te wera na te mea he uara pūmau me te mohio ka riro i ia capacitor. Ka karo hoki rātou i te whanonga capacitance-voltage nonlinear e hono ana ki ngā varactor diodes, ka waiho hei whakakitenga i roto i ngā punaha RF e tiakina ana e te rorohiko.

Ahakoa nga painga nei, ko ta ratou raru nui ko te kore rawa o te whakawhānui tonu. I te mea ka huri te capacitance i nga taahiraa, ka iti te maeneene o te whakahou auau, ka taea te whakaiti i te whakaritanga i nga tono RF pāngia. Ka whakawhiti te varactor diodes i tenei raru ma te tuku i te whakahaere capacitance tonu ma te whakarereke voltage.

Nga Tere o nga Tūponotanga i roto i te Hangarau Varactor Diode

Ko nga tere o nā he uhanga i roto i te hangarau varactor diode e aro ana ki te whakapai ake i nga mahi mo nga punaha reanga teitei e haere mai ana pērā i te 5G, 6G, whakawhiti rēhu, me nga tono radar. Ko nga whanaketanga matua ko te Q factor teitei, te ngaro iti, te whānui te whakawhānui, me te pai o te wera ki te tautoko i nga whakaritenga i nga auau iahiko me nga reanga auau milimita. Ko nga rangahau e ahu whakamua ana i te whakamahi i nga rauemi pērā i te GaAs me te SiGe ki te whakakaha i te whaihua i nga reanga teitei. Hei taapiri, ko te whakauru ki ngā momo RF pākete me ngā pūnaha whakanoho hāngū e tuhia ana i waenga i te varactors me nga MEMS me nga whatunga matihiko he mea rongoā i te whakaora ake. Ko enei whakapai ka whakarite ka noho te varactor diodes hei mea nui mo te whakahou auau mera, tere, me te whakahaere hiko i nga punaha whakawhiti i enei ra.

Nga Pātai Kaingākau [FAQ]

1. He aha te huringa capacitance i roto i te varactor diode e kiia ana hei nonlinear, a, he pehea te paanga o tenei ki te hoahoa hiko RF?

Ka huri te capacitance i runga i nga tikanga nonlinear na te mea e whakawhirinaki ana ki te whanui o te rohe whakatuwhera, e kore e piki i runga i te voltage whakahau. Me whakarewa tenei nonlinear i roto i te hoahoa RF hei karo i te whakanui me te painga auau e taea te whakaaro.

2. Pehea te paanga o te kounga (Q) o te varactor diode ki te whakapai i nga oscillator reanga teitei?

Ko te Q factor teitei e whakaheke ana i te ngaro o te pūngao i roto i te poraka rōrahi, nāna ka pa te iti o te haruru āhua me te whakapai i te auau rīhaka i roto i nga oscillator pērā i te VCOs me te PLL.

3. He aha te pānga o te upoko i runga i te whaihua o te varactor diode i roto i nga tono microwave?

Ko te upoko teitei e piki ana i te ngaro pūngao me te whakaheke i te Q factor, ka whakaiti i te pai i nga auau microwaves. He mea nui te Rs iti mo te whakahaere whaihua i nga reanga teitei.

4. He aha te take e pai ana nga varactor diode hyperabrupt i roto i nga tono whakawhānui whānui?

Ka tuku rātou i tetahi panoni capacitance kaha mo ia panoni i runga i te huringa hiko i runga i nga whakauru hāngū, e tuku ana i te rahinga whānui hei whakaroto i te moka whakahau i ngā momo taonga e hāngai ana ki te whakamahere.

5. Pehea te paanga o te huringa wera ki te whakakaha o nga hiko RF e hāngai ana ki nga varactor?

Ka taea e te huringa wera te huri i te uara capacitance ki te paku, ka taea te whakahou i te auau. Ko nga hoahoa kounga teitei ka whakautu ma te whakamahi i nga rauemi e noho ana i te wera, i nga otinga whakahou hiko.

6. He aha nga mea e raru ana i te totohu maximum o te varactor diode i roto i nga punaha RF o te ao?

Ko nga inductance kārangaranga, te hanganga kāpata, me te hurihanga internal ka iti i te mahi i te reanga teitei, ka whakaiti i te whaihua i nga reanga microwaves me milimita.

7. He aha te take e pai ana nga varactor diode GaAs i roto i nga punaha microwave me nga satellites kaore e rite ki nga momo silicon?

Ko nga taonga GaAs he tino tere te hāpai me te ngaro kārangaranga iti, e tuku ana i te pai ki ngā auau GHz me ngā auau milimita.

8. Ka pēhea te pānga o te tauine tau i te whakamahinga o te diode varactor i te hoahoa filtrana RF?

Ko te tauine tau teitei ka āhei ki te whānui ake o te rārangi whakarite auau, e whakamahia ana te diode hei mea ngākau nui mō ngā filtrana RF maha-a-rōpū, haunga te pērā i ngā filtrana e urutau ana.
