He aha te Microwave Diode me pehea te mahi?

Ko nga oumu ngaruiti e whakawhirinaki ana ki te punaha ngaohiko teitei hei whakaputa i te kaha e hiahiatia ana mo te whakamahana, a ko tetahi o nga mea tino nui i roto i tenei punaha ko te ngaohiko miihini.Ko tenei waahanga iti engari tino nui te whakahaere i te ahunga o te rere hiko me te mahi tahi me etahi atu waahanga kia pai ai te mahi.Ka matapakihia e tenei tuhinga he aha te ngaruiti diode, pehea te mahi, ona ahuatanga me ona momo, me pehea te whiriwhiri i te mea tika, nga tohu rahunga noa, nga takahanga whakakapi, me nga tohutohu tiaki.

Putumōhio

He aha te Microwave Diode?

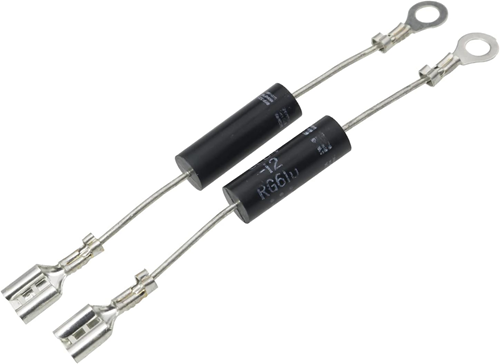

Ko te diode ngaruiti he waahanga ngaohiko teitei hei whakahaere i te rere hiko i roto i te oumu ngaruiti.Ko tana mahi matua ko te tuku i te ia kia rere ki te huarahi kotahi, ka awhina i te whakahaere i te hikoi o te hiko i roto i te ara iahiko.

Ka mahi hei waahanga o te punaha ngaohiko teitei me te hurihanga me te punga.Ko tenei tatūnga ka whakarite i te hiko hiko e hiahiatia ana hei peia te magnetron.Ma te whakarite i te ahunga o naianei me te pumau, ka tautoko te diode i nga mahi pono o te punaha o roto.

Na tenei, he mea nui te diode ngaruiti mo te mahi tika.Ka awhina i te tuku ngaohiko teitei, te whakapai ake i te pai, me te tautoko i nga mahi haumaru.Ki te kore, ka kore e nui te mana o te ngaruiti hei mahi tika.

He pehea te mahi a te Ngaruiti Ngaruiti?

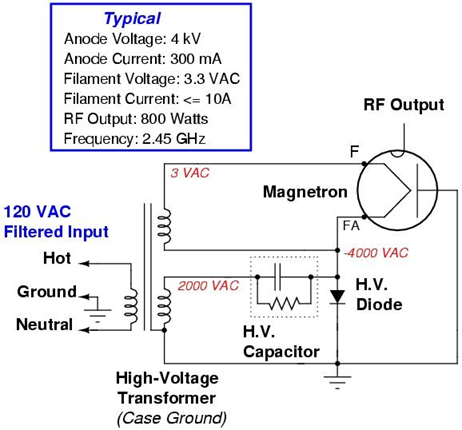

E whakaatu ana te ahua i te iahiko ngaohiko teitei i roto i te oumu ngaruiti.Ka timata te mahi ina tukuna te whakaurunga 120 VAC ki te kaihurihuri, ka piki ake ki te 2000 VAC.Ko tenei AC ngaohiko teitei ka tukuna ki roto i te wahanga diode me te punga.

Ma te ngaruiti ngaruiti ka taea te rere o naianei ki te huarahi kotahi.I roto i te haurua o te huringa, ka whakahaere te diode me te awhina ki te utu i te punga.I roto i te haurua-huringa e whai ake nei, ka huri nga poraka diode i te naianei, me te akiaki i te kaha penapena i roto i te punga iahiko ki te whakakotahi me te ngaohiko taumai.Na tenei ka hanga he ngaohiko teitei ake, ka eke ki te -4000 V penei i te hoahoa.

Ko tenei tukanga e kiia ana ko te ngaohiko rearua.Ka whakarite kia nui te ngaohiko teitei ka tukuna ki te magnetron.Na te rere o te rere me te whakanui i te kaha, ka whai waahi nui te diode ki te tuku mana pumau mo te mahi tika.

Nga Ahuatanga me nga Whakatakotoranga o te Ngaruiti Ngaruiti

Whakatauranga Ngaohiko Whakamuri Nui

Kua hoahoatia nga diodes ngaruiti ki te hapai i te ngaohiko whakamuri teitei, te nuinga o te maha kirovolt.Ma tenei ka taea e ratou te whakahaere haumaru i roto i te waahanga ngaohiko teitei o te ara iahiko me te kore e pakaru.

Te kaha o naianei

Ka taea e enei diodes te kawe i te waa teitei ka whakaritea ki nga diodes paerewa.Ma tenei ka whakarite te tuku hiko i roto i te punaha ngaohiko teitei.

Whakahoki Whakawhiti Tere

Ka huri tere nga diodes ngaruiti i waenga i te whakahaere me te aukati.Ka tautoko tenei i te whakahaere pai o nga huringa AC auau teitei.

Whakaheke Ngaohiko Whakamua Iti

Ka hangaia hei whakaiti i te ngaronga o te kaha i te wa e whakahaere ana.Ko te hekenga ngaohiko iti ka awhina i te whakapai ake i te pai katoa.

Te Ti'aturi teitei me te Maamaa

Ka hangaia nga diodes ngaruiti ki te tu i te wera, te ahotea ngaohiko, me nga haora mahi roa.Ma tenei ka pai ake te oranga me te whakaiti i te tupono kore.

Hanganga Ngaohiko-Teitei Wewete

Ko te diode kei roto i tetahi pouaka whakamarumaru hei aukati i te rerenga hiko me te whakarite i te mahi haumaru i raro i te ngaohiko teitei.

Pūmautanga Te pāmahana

Ka mau tonu te mahi puta noa i te whānuitanga o te pāmahana, he mea nui kia rite tonu te mahi.

Nga Whakatakotoranga Hiko Tika

• Ngaohiko whakamuri: tata ki te 2 kV ki te 15 kV

• Te au whakamua: tae atu ki te maha rau milliamps

• Auau mahi: hototahi ki nga huringa hiko AC

Nga Momo Ngaruiti Ngaruiti

He maha nga momo diodes ngaruiti, i hangaia ia mo nga mahi rerekee me te ngaohiko teitei.Kei raro nei nga momo matua e whakamahia nuitia ana i roto i nga punaha ngaruiti:

IPATT Diode

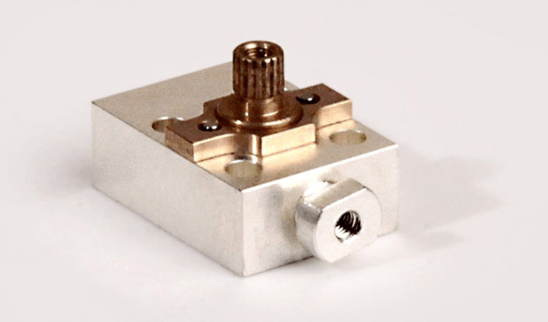

Ko te IMPATT (Impact Ionization Avalanche Transit-Time) diode he ngaruiti ngaruiti kaha teitei e whakaputa tohu ana ma te pakaru o te horo me te whakaroa i te whakawhiti waka.He mea hanga ma te whakamahi i te hononga PN me te hoahoa ki te mahi i raro i te whakamuri whakamuri.Ka kaha te kaha o te papa hiko, ka puta he tauhohenga mekameka o nga kaikawe utu, ka puta nga ohooho ngaruiti.Ko te whakaroa i te nekehanga o te kaikawe ka puta he wahanga wahanga, e arai ana ki te aukati kino me te whakaputa tohu.

Mo nga whakaritenga, ka taea e nga diodes IMPATT te mahi i nga iarere teitei rawa, mai i etahi GHz ki te 300 GHz neke atu ranei.Ka taea e ratou te kawe i te mana whakaputa nui, ka tae ki te tekau Watts i roto i te aratau pupuhi, me te kaha ki te 10-20%.Heoi, me nui ake te ngaohiko whakahaere me te whakaputa haruru atu ki etahi atu ngaohiko ngaruiti.

Ko te painga nui o nga diodes IMPATT ko to raatau kaha ki te whakaputa i te mana teitei i nga waarangi teitei.I te taha whakararo, he nui te haruru o te haruru, ka taea te whakaputa i te wera nui, me whakamatao tika me te whakawhāiti i to raatau mahi.

Schottky Diode

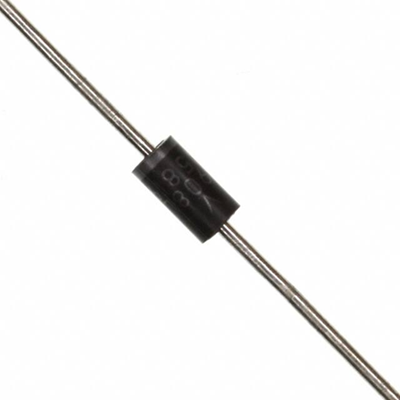

Ko te diode Schottky he ngaruiti ngaruiti e whakamahi ana i te hononga whakarewa-haahiko hei utu mo te hononga PN tuku iho.Ko tenei hanganga ka taea e ia te mahi me te whakautu tere me te iti o te heke ngaohiko.Ina rītaha whakamua, ka tere haere nga irahiko puta noa i te hononga me te iti o te parenga.Ina whakamuri te rītaha, ka aukati te diode i te nāianei he iti noa te whakaroa, he pai mo te mahi auau-nui.

Ko nga diodes Schottky he iti te heke ngaohiko whakamua (tata ki te 0.2 V ki te 0.4 V), te tere whakawhiti tere, ka taea te mahi i nga iarere mai i te MHz tae atu ki nga rau GHz.He iti ano te kaha o te whakaurunga, e tautoko ana i te whakahaere tohu tere.

Ko nga diodes Schottky e tuku ana i te whakawhiti tere me te iti o te mate hiko, e pai ake ai te pai.He iti ano te haruru ka whakaritea ki etahi atu ngaruiti ngaruiti.Heoi, ko o raatau ngoikoretanga ko te iti ake o te kaha o te ngaohiko whakamuri me te nui ake o te rerenga rerenga, ka taea te whakaiti i nga mahi i roto i nga ahuatanga ngaohiko teitei.

Puna Diode

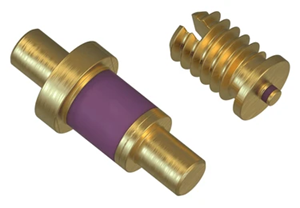

Ko te diode Gunn he taputapu ngaruiti i mahia mai i nga taonga penei i te gallium arsenide (GaAs) me te indium phosphide (InP).Kaore i rite ki nga diodes paerewa, kaore e whakamahia he hononga PN.Engari, ka mahi i runga i te paanga o te whakawhiti irahiko, i reira ka huri nga irahiko ki te ahua nekeneke iti i raro i te papa hiko kaha.Ko tenei ka puta he parenga kino, ka taea e te taputapu te whakaputa tohu ngaruiti.

I roto i te mahi, ka whakamahia tetahi ngaohiko, ka puta nga rohe iti o te waahi hiko teitei (e kiia ana ko nga rohe) ka neke haere i roto i te taputapu.Ko tenei nekehanga ka whakaputa i nga ohooho ngaruiti.I runga i nga korero, ko te nuinga o nga wa ka mahi nga diodes Gunn i roto i te awhe o etahi GHz tae atu ki te 100 GHz mo nga momo GaAs, me te iti o te ngaohiko whakahaere me te whakaputa hiko ngawari.

Ka whakamahia nga diodes Gunn mo te whakaputa tohu i roto i nga punaha ngaruiti penei i te radar me nga taputapu korero.E whakamahia tonutia ana i enei ra na te mea he ngawari te hoahoa, he pai te whakaputanga auau, me te iti o te haruru ka whakaritea ki etahi atu puna auau teitei.

Varactor Diode

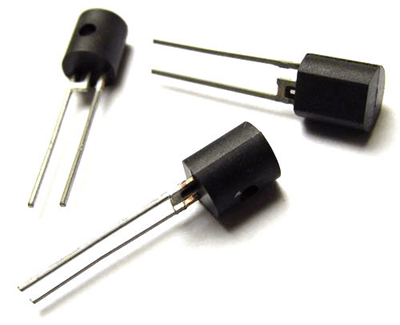

Ko te diode varactor he ngaruiti ngaruiti i hangaia hei puritanga taurangi.Ka whakamahia he hononga PN e mahi ana i raro i te whakamuri whakamuri, karekau he naianei e rere engari ka huri te whanui o te rohe whakaheke ki te ngaohiko tono.I te pikinga o te ngaohiko, ka whanui ake te paparanga whakahekenga, ka whakaiti i te kaha.Ko tenei punga ngaohiko-whakahaere ko te waahanga matua e taea ai te whakatangi tika i roto i nga iahiko teitei.

I runga i nga korero, ka mahi nga diodes varactor i nga iarere ngaruiti mai i te MHz ki te tekau o GHz.He iti te naianei leakage, he tauwehe kounga teitei (Q), me te awhe puritanga e rereke ana ki te ngaohiko.Ko enei ahuatanga e pai ana mo te mana auau me te tika.

Ka whakamahia nga diodes Varactor i roto i nga iahiko oro, oscillators ngaohiko-whakahaere (VCOs), me nga punaha whakarereke auau.Kei te whakamahia nuitia i enei ra na te mea ka taea e ratou te whakangao hiko maeneene me te kore he waahanga miihini, kia pai ake ai nga iahiko, kia pono, kia pai hoki.

Diode PIN

Ko te diode PIN he ngohe ngaruiti i hangaia e toru nga paparanga: P-momo, intrinsic (I), me N-momo.Ko te paparanga o roto kei waenganui ka whakanui ake i te rohe whakaheke, ka taea e te taputapu te hapai i nga tohu auau teitei.Kaore i rite ki nga diodes paerewa, he rite te ahua o te parenga whakahaere i nga iarere ngaruiti, kaua ki te huri noa.

Ki te rītaha whakamua, ka whakakiia e nga kaikawe utu te paparanga o roto, ka whakaiti i te parenga me te tuku ngawari ki te haere.Ki te rītaha whakamuri, ka whanui te paparanga o roto, ka aukati i te waa, ka nui te parenga.Ko tenei huringa i roto i te aukati ka taea e te diode te whakahaere tika i te rere tohu.

I runga i nga whakaritenga, ka mahi nga diodes PIN mai i te MHz ki nga iarere GHz, ka hapai i te mana ngawari ki te kaha teitei, me te tuku i te kaha iti me te whakautu tere.Ka whakamahia i roto i te whakawhiti RF, te whakaheke, me nga tohu tohu tohu.Kei te whakamahia nuitia i enei ra na te pono, te whakautu tere, me te kaha ki te hapai tika i nga tohu auau.

Me pehea te whiriwhiri i te Ngaruiti Ngaruiti Tika?

Ko te whiriwhiri i te ngaohiko ngaruiti tika e whakawhirinaki ana ki te ngaohiko o te iahiko, te auau, me te mahi.Tīmata mā te taki i te whakaritenga ngaohiko.Me hapai e te diode te ngaohiko whakamuri e hiahiatia ana me te kore e pakaru.Mo nga punaha ngaohiko teitei, tohua he diode me te tawhē haumaru rawaka kia pono ai te mahi.

I muri mai, whakaarohia te awhe auau me te tere whakawhiti.Mo nga tono tere-nui, ko nga ngohe penei i a Schottky, Gunn ranei he pai ake na te tere o te whakautu.Mena kei te hiahia te ara iahiko ki te whakatika, ki te whakahaere tohu ranei, he pai ake te waractor, te diode PIN ranei.Ko te whakaorite i te momo diode ki te mahi ara iahiko he mea nui mo te mahi tika.

Te arotake ano i te whakahaerenga hiko me te mahi wera.Ko etahi o nga diodes ka whakaputa wera i te wa e mahi ana, na reira he mea nui te whakatau tika me te kaha whakamatao.Ka mutu, tirohia nga mea pono penei i te kounga o te hanga, te pumau, me te hototahi ki te ara iahiko o naianei kia pai ai te mahi mo te wa roa me te kore rahua.

Nga Tohu Ngaru o te Ngaruiti Ngaruiti Kua Rahua

Na te korenga o te ngaruiti ngaruiti ka mutu te whakamahana tika.Ko te tino tohu ko te rere o te ngaruiti, engari ka noho makariri te kai.Ka tupu tenei na te mea kua kore e taea e te diode te tautoko i te ara iahiko ngaohiko teitei hei whakakaha i te magnetron.

Ko tetahi atu tohu tino marama ko te haruru rerekee, he oro haruru ranei i te wa e mahi ana.Ka tohu pea tenei haruru kei te raru te waahanga ngaohiko teitei na te he o te diode.I etahi wa, ka puhipuhi ano te ngaruiti, ka tutakina ohorere ranei, ina koa kua poto te diode.

Ka kitea ano nga tohu penei i te ngongo kua wera, kua pakaru ranei, tae atu ki nga kapiti, te paheketanga ranei.I etahi atu take, kaore he tohu e kitea ana, engari kei te noho tonu te take mahi.Ka puta enei tohu, me whakamatauria te diode, me whakakapi ranei hei whakaora i te mahi tika.

Me pehea te Whakakapi i te Ngaohiko Ngaohiko teitei o te Microwave?

Ko te whakakapi i te ngaohiko ngaohiko teitei ngaohiko me ata mahi na te mea kei te rongoa te waeine ngaohiko kino ahakoa ka wetekina.Momotuhia i nga wa katoa te hiko me te tuku wa i mua i te whakatuwheratanga o te pouaka.I muri i te whakatuwheratanga, kimihia te waahanga ngaohiko teitei e tata ana ki te puritanga me te magnetron.

I mua i te pa atu ki etahi waahanga, tukuna te puritanga ma te whakamahi i te hiwi kirikiri me te parenga.He mea nui tenei taahiraa mo te haumaru.Kia haumaru, tautuhia te diode, i te nuinga o te wa e hono ana i waenga i te puritanga me te tahuhu.Tangohia te diode tawhito ma te momotu i ona pito.

Tāutahia te diode hōu ki te ritenga kotahi, kia tika te polarity.Whakaorangia nga hononga katoa, katahi ka whakahiatotia te ngaruiti.I muri i te whakakapinga, whakamatauria te waeine poto ki te whakau i te whakamahana tika.

Ki te kore e tino mohio, he pai ake te rapu whakatikatika ngaio kia kore ai e tupono.

Nga Tohu Tiaki mo nga Ngaruiti Ngaruiti

Te tiaki Aki	Whakaahuatanga
Puritia te Ngaruiti Maemaa	Whakama i nga wa katoa te roto hei aukati i te hanga hinu me te makuku ka pa ki roto nga waahanga.
Aukati i te Oma Putua	Kaua rawa e mahi te ngaruiti karekau he kai i roto, na te mea ka kaha te whakapouri i te punaha ngaohiko teitei ka pakaru te diode.
Whakaritea Tika Whakahau	Whakaritea te hau e kore e purua nga hau kia kore e wera rawa nga wahanga o roto.
Tirohia mo Nga oro rereke	Whakarongo mai haruru haruru, haruru haruru ranei, e tohu ana i nga take moata o te diode, ara iahiko ranei.
Tirotiro mo te Tahu Tohu	Rapua kia kitea te kino penei i te weranga, te kapiti, te paheketanga ranei o nga waahanga o roto.
Whakamahia te Mana Mana Whakawhiwhinga	A ape i ngaohiko nga rereke ma te whakamahi i te puna hiko pumau hei tiaki i te diode me etahi atu nga wahanga.
Tepe Tonu Whakamahi	A ape i te roa, mahi tonu ki te whakaiti i te hanga wera me te whakaroa i te ora o te waahanga.
Mahia te Waahanga Whakamatau	Whakamatauhia te diode te whakamahi i te mita maha ki te puta nga take mahi.
Whakakapi Hapa Nga waahanga moata	Kaua e whakaroa te whakakapi i te diode ngaro kia kore ai e pakaru etahi atu waahanga.

Whakamutunga

Ko nga diodes ngaruiti e pai ana te mahi me te haumaru o nga oumu ngaruiti ma te whakarite kia tika te mahi ngaohiko teitei.Mai i te maarama ki o raatau kaupapa mahi ki te tautuhi i nga momo rereke penei i te IMPATT, Schottky, Gunn, varactor, me nga diodes PIN, ko ia waahanga o tenei tuhinga e whakaatu ana i te mahi o enei waahanga i raro i nga ahuatanga rereke.Ko te kowhiringa tika, te tiaki i nga wa katoa, me te kite wawe i nga hapa ka awhina i te whakaroa i te roanga o te ngaruiti me te aukati i etahi atu kino.Ma te whakamahi i nga matauranga kua tohatohahia ki tenei aratohu, ka taea e koe te whakatau whakatau me te hapai i nga take ngaruiti diode kia pai ake.

Pātai Auau [FAQ]

1. Me pehea koe e mohio ai he kino te ngohe ngaruiti?

Whakamatauria ki te ohmmeter.Ko te diode he karekau e whakaatu ana i te haere tonu, i nga panui koretake ranei.

2. Ka taea e te ngaruiti te mahi me te kore he diode?

Kao, ka rere engari kaore i te wera, ka noho haumaru pea na te rere o naianei.

3. He aha te take i rahua ai te diode ngaruiti?

Ko nga pupuhi hiko, te wera nui, te ngoikore o nga hononga, me te kino o te tinana he take noa.

4. E hia nga wa e tika ana kia tirohia te ngohe ngaruiti?

I te iti rawa kotahi i te tau, ina puta mai nga take mahi.

5. Ka aha mehemea ka rahua te ngohe ngaruiti?

Ka mutu pea te whakamahana, te haruru, te puhipuhi ranei o te ngaruiti.
