MOSFET Kaupapa, Hanganga me nga Ahuatanga Whakahaere

Ko nga MOSFET tetahi o nga waahanga nui i roto i nga hikohiko hiko hou.Ka whakamahia ki te whakahaere i naianei, ki te huri i nga kawenga ON me te OFF, te whakanui i nga tohu, me te whakapai ake i te kaha o te hiko i roto i nga taputapu maha.Ka matapakihia e tenei tuhinga te kaupapa mahi taketake, te hanganga o roto, nga momo, nga ahuatanga whakahaere, nga whakamahinga noa, nga tawhā nui, me nga hangarau MOSFET matatau.

Putumōhio

MOSFET Fundamentals

Ko te MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor) he taputapu semiconductor e whakamahia ana mo te whakawhiti me te whakanui i nga tohu hiko.Ka whakahaerehia e ia te rere o te naianei ma te whakamahi i nga ngaohiko e pa ana ki tana tauranga kuaha, kaua ki te whakawhirinaki ki te naianei whakauru tonu penei i te transistor bipolar.

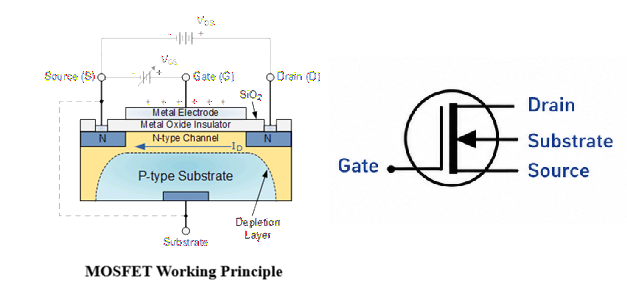

Kaupapa Mahi Taketake o te MOSFET

Ka mahi te MOSFET ma te whakahaere i te rere o te naianei i waenga i te awaawa me nga pito puna ma te whakamahi i te ngaohiko i utaina ki te keeti kuaha.I roto i te ahua, kei roto i te hanganga MOSFET he hiko kuaha kua wehea mai i te rauemi semiconductor e tetahi paparanga whakawera whakarewa-waikura angiangi (SiO₂).Na tenei whakamaarama, he iti noa te waa o te kuaha e hiahiatia ana i te wa e mahi ana.

Ina utaina he ngaohiko kuaha-ki-puna pai (VGS) i roto i te MOSFET hongere-N, ka puta he papa hiko i raro i te paparanga waikura kuaha.Ko tenei mara hiko e kukume ana i nga irahiko me te hanga i tetahi hongere momo-N i waenga i te puna me te rohe awaawa, penei i te hoahoa.Ka puta te hongere, ka rere te naianei (ID) mai i te awaawa ki te puna i te wa e noho ana te ngaohiko wai (VDS).

Mena ka tangohia te ngaohiko kuaha, ka taka ranei ki raro i te ngaohiko paepae, ka ngaro te hongere kawe ka mutu te rere o naianei.Ma tenei mahi whakahaere ngaohiko ka taea e nga MOSFET te huri i nga hiko hiko tere me te pai.

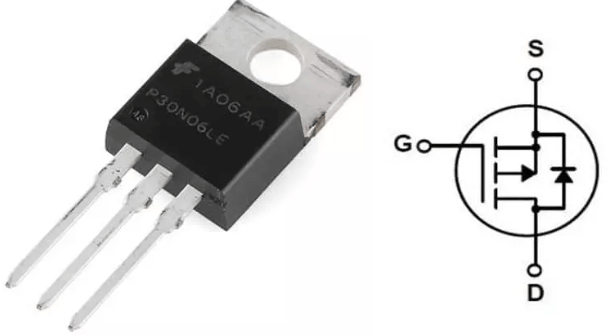

Ka whakaatu ano te ahua i te tohu MOSFET i te taha matau, e tohu ana i te taputapu kotahi i roto i nga hoahoa ara iahiko.Ko te kuaha e whakahaere ana i te hongere o roto i te wa e mau ana te awaawa me nga pito puna te naia uta nui.Na te mea e hiahia ana nga MOSFET ki te iti te mana whakauru me te tautoko i te whakawhiti tere-tere, ka whakamahia nuitia i roto i nga iahiko SMPS, taraiwa motuka, hurihuri, punaha pākahiko, me te hikohiko mamati hou.

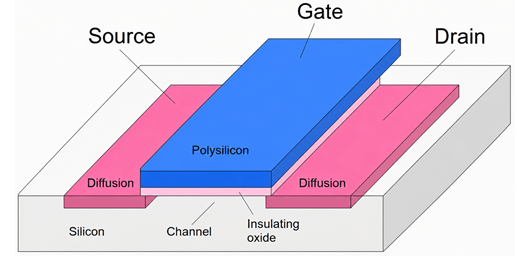

Hanganga Roto o te MOSFET

Ko te hanganga o roto o te MOSFET he maha nga papahanga semiconductor e mahi tahi ana ki te whakahaere i te rere o naianei.E whakaatu ana i te ahua, kei roto i te taputapu te puna, te awaawa, te kuaha, te rohe hongere, te paparanga waikura whakamarumaru, me te tïpako silicon.

Ko nga rohe puna me nga waahi wai ka hangaia ma te whakamahi i nga rauemi semiconductor doped, i te wa e whakanohohia ana te kuaha ki runga ake i te waahi hongere ka wehea e te paparanga waikura angiangi.Ko tenei whakamaarama waikura ka aukati i te whakapiri hiko tika i waenga i te kuaha me te semiconductor, ka taea e te MOSFET te mahi ma te whakamahi i te papa hiko hei utu mo te naianei kuaha tika.

Ina utaina te ngaohiko ki te keeti, ka huri te rohe hongere i raro i te paparanga waikura, ka hanga he ara e rere ai te ia i waenga i te puna me te awaawa.Ko tenei hanganga kuaha kua whakawetohia tetahi o nga take nui e whakaratohia ana e nga MOSFET te kaha whakaurunga nui, te tere whakawhiti tere, me te mana whakahaere hiko i roto i nga hikohiko hiko.

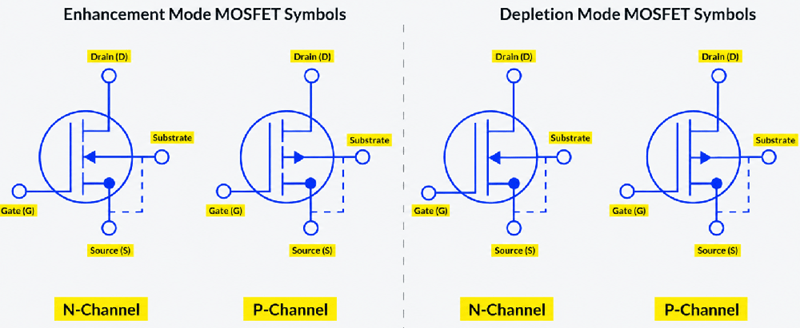

Nga momo MOSFET

Ka taea te whakarōpūtia nga MOSFET ki nga huarahi matua e rua: ma te momo hongere me te aratau whakahaere.E whakaatu ana i te ahua, ka awhina enei whakarōpūtanga ki te whakaahua me pehea te whakahaere a te MOSFET i te waa me te ahua o te mahi ina whakamahia te ngaohiko kuaha.

Whakarōpū MOSFET ma te Momo Hongere

N-Channel MOSFET

Ka whakamahia e te MOSFET te hongere-N nga irahiko hei kaikawe utu tuatahi, ka taea e ia te tere tere o te whakawhiti me te whakaheke i te aukati whakaheke.Koia te momo MOSFET e whakamahia nuitia ana i roto i te hikohiko hiko, iahiko whakawhiti, taraiwa motuka, me nga kaitahuri DC-DC na te kaha ake o te kaha me te kaha o te whakahaere o naianei.

I roto i te tohu, ka tohu te ahunga pere ki waho mai i te rohe hongere, e tohu ana he taputapu hongere-N.

P-Channel MOSFET

Ka whakamahia e te MOSFET te hongere-P nga kohao hei kawe utu matua, ka whakamahia mo nga tono whakawhiti taha teitei.Ka huri ina heke iho te ngaohiko kuaha i te ngaohiko puna.Ahakoa he maamaa ake te whakamahi i etahi ara iahiko-taha teitei, ko te tikanga he teitei ake te ON parenga me te iti ake o te kaha ki te whakaritea ki te MOSFET hongere-N rite.

I roto i te tohu, ka tohu whakaroto te pere ki te rohe hongere, e tohu ana he taputapu hongere-P.

Whakarōpū MOSFET ma te Aratau Mahi

Whakarei-Aratau MOSFET

Ko te MOSFET aratau-whakarei ka MATE ina karekau he ngaohiko kuaha e tukuna.Ka puta te hongere kawe i muri noa iho i te ekenga o te ngaohiko kuaha-ki-puna ki te ngaohiko paepae.Koinei te momo MOSFET e whakamahia ana i roto i nga hikohiko hou na te mea he pai te whakawhiti me te iti o te kohi hiko tatari.

MOSFET Aratau Whakakore

Ko te MOSFET aratau whakahekenga kei te ON ina he kore te ngaohiko kuaha.Ma te whakamahi i nga ngaohiko kuaha ka whakaitihia te kawe o te hongere ka mutu ka mutu te rere o naianei.He iti noa enei MOSFET ka whakamahia i roto i nga iahiko tairitenga, iahiko ture o naianei, me nga tono hiko motuhake.

MoSFET Nga ahuatanga whakahaere

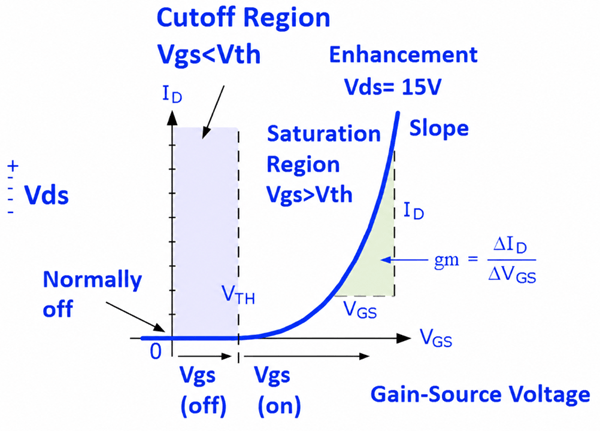

Ānau Āhuatanga o MOSFET

Ko te ānau tohu o te MOSFET e whakaatu ana i te huringa o te awa wai i te pikinga o te ngaohiko kuaha-ki-puna.Ka awhina tenei pihi ki te whakamarama me pehea te huri o te MOSFET mai i te ahua OFF ki te ahua whakahaere kaha.I roto i te MOSFET momo-whakarei ake, ka noho OFF te taputapu ina kei raro te ngaohiko kuaha i te ngaohiko paepae na te mea kaore i te rawaka te waahi hiko hei hanga hongere kawe i waenga i te awaawa me nga pito puna.

I te pikinga o te ngaohiko kuaha-ki-puna ki tua atu i te taumata paepae, ka timata te hongere kawe i roto i te MOSFET.Ma tenei ka rere te au mai i te awa ki te puna, ka tere te piki o te awa.I te tuatahi ka piki haere te pihinga ka piki ake i te piki haere tonu o te ngaohiko kuaha, e whakaatu ana i te kaha o te kawe hongere.

Ko te titahatanga o te pihi e tohu ana i te whakawhiti o te MOSFET, e whakaatu ana i te kaha o te ngaohiko o te kuaha ki te whakahaere i te awa.Ko te titahatanga teitei ake ko te iti o te huringa o te ngaohiko kuaha ka nui ake te whakarereketanga o te ia.Na tenei whanonga e whakahaere ngaohiko ana, ka whakamahia nuitia nga MOSFET ki te huri iahiko, whakakaha, taputapu hiko, me nga punaha whakahaere motuka.

Ko te kauwhata hoki e whakaatu ana i nga rohe whakahaere rereke penei i te rohe tapahi, kei reira te MOSFET kua OFF, me te rohe kawe kaha, kei reira te pikinga o naianei me te ngaohiko kuaha teitei ake.

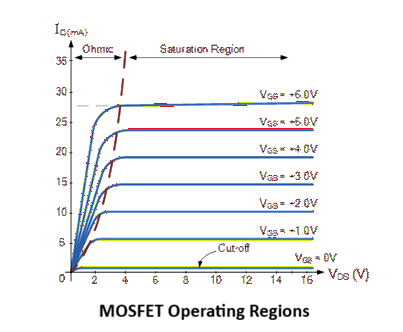

Ko nga Rohe Whakahaere MOSFET kua whakamaramatia

Ko nga pihi huatanga o te MOSFET i nga ngaohiko kuaha-ki-puna (VGS).Ka awhina enei pihi ki te whakamaarama me pehea te whakahaere a te MOSFET i raro i nga ahuatanga whakahaere rereke i te mea ka huri te ngaohiko wai-ki-puna (VDS).Kua wehea te kauwhata ki nga rohe whakahaere e toru: rohe tapahi, rohe ohmic, rohe raina ranei, me te rohe waiwai.

I roto i te rohe tapahi, ko te ngaohiko kuaha kei raro iho i te ngaohiko paepae, no reira karekau he hongere kawe i waenganui i te awaawa me te puna.Na tenei, ka noho tata tonu te awa wai (ID) ki te kore, ka noho OFF te MOSFET.I roto i te kauwhata, ka puta mai tenei ahuatanga i te taha o te anau o raro kei te iti rawa te VGS.

Ko te rohe ohmic , e kiia ana ko te rohe raina, triode ranei, ka puta ki te taha maui o nga pihi he iti nei te VDS.I tenei rohe, he rite te ahua o te MOSFET ki te parenga ka taea te whakahaere.I te pikinga o te VDS, ka piki ake ano te naianei o te awaawa tata tonu.Kei te whakamahia tenei aratau mahi i roto i nga iahiko tairitenga me nga tono whakawhiti iti-atete.

Ko te rohe waiwai ka whakaatuhia ki te waahanga papatahi o nga pihi.I konei, ka tino whakapumau te hongere MOSFET, ka noho pumau tonu te awa wai ahakoa ka piki haere tonu te VDS.Ko te nui o naianei tatau ka whakawhirinaki ki te ngaohiko kuaha kua whakamahia.Ko te nui ake o nga uara VGS ka nui ake nga taumata o naianei, e whakaatuhia ana e nga pihi o runga o te kauwhata.Ka whakamahia tenei rohe i roto i nga whakakaha me te maha o nga tono whakawhiti.

E whakaatu ana hoki te kauwhata ko te whakanui ake i te ngaohiko kuaha ka whakakaha i te hongere kawe, ka nui ake te rere o te au mai i te awa ki te puna.Na enei rohe whakahaere, ka taea e nga MOSFET te mahi hei whakawhiti pai, whakakaha, me nga taputapu mana hiko i roto i nga punaha hiko hou.

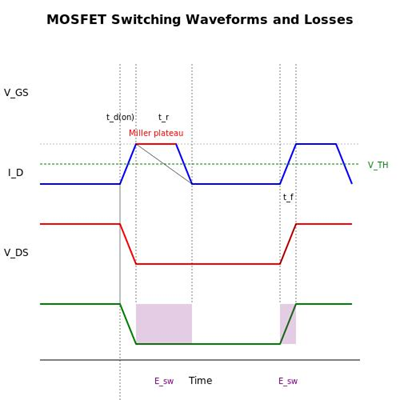

MoSFET Hurihanga Huringa

Te huri i nga ahua ngaru o te MOSFET i te wa e mahi ana me te whakaweto.E whakaatu ana i te huringa o te ngaohiko kuaha-ki-puna (VGS), ngaohiko wai (ID), me te ngaohiko wai-ki-puna (VDS) i roto i te waa ka huri te MOSFET i waenga i nga ahua OFF me ON.

I te timatanga o te mahi whakahuri, ka timata te piki haere o te ngaohiko kuaha i te wa e utu ana te kaha o te keeti.I roto i te wa whakaroa t_{d (kei)}, ka noho OFF te MOSFET no te mea kare ano te ngaohiko kuaha i eke ki te ngaohiko paepae V_TH.Ka eke ki te taumata o te paepae, ka tiimata te pikinga o te awaawa ka timata te whakahaere a te MOSFET.

Ka whakaatu hoki te kauwhata i te rohe mania o Miller, kei reira te ngaohiko kuaha e noho tata tonu ana i te wa poto ka heke te ngaohiko wai-ki-puna.I tenei wa, ka puta te nuinga o nga mahi whakawhiti na te mea ka huri te MOSFET mai i te ahua OFF tino-nui ki te ahua ON iti.

I te wa o te mahi whakaweto, ka heke te ngaohiko kuaha i te wa e rere ana te kaha o te keeti.Ka taka te au o te awa i te wa ka hoki te ngaohiko wai-ki-puna ki tona taumata taketake.Te wa hinga t_fe tohu ana i te tere o te whakamutu a te MOSFET i te whakahaere o naianei.

Ko nga waahi whakamarumaru kua tapaina ko E_SWtohu i nga ngaronga whakawhiti.Ka puta enei mate na te mea kei te noho kotahi te ngaohiko me te naianei i te wa e whakawhiti ana.Ko nga tere whakawhiti tere ka awhina i te whakaiti i enei ngaronga me te whakapai ake i te pai o nga punaha hikohiko hiko.

Me pehea te Whakamahinga MOSFET i roto i nga Arahiko Hiko

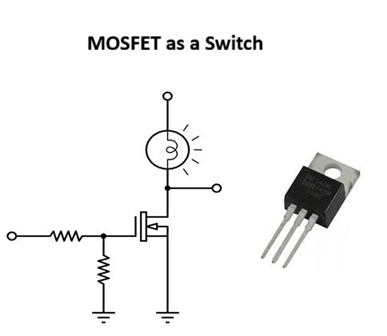

MOSFET hei Whakawhiti

I te ahua tuatahi, ka whakamahia te MOSFET ki te huri i te rama kia ON me te OFF ma te hikohiko.Ka whiwhi te tauranga kuaha he tohu mana ma te parenga.I te wa e tika ana te ngaohiko kuaha, ka taea e te MOSFET te rere mai i te awa ki te puna, ka marama te rama.Ina tangohia te ngaohiko kuaha, ka mutu te rere o naianei, ka WEHE te rama.

Ko tenei mahi whakawhiti ko tetahi o nga whakamahinga noa o nga MOSFET na te mea he tere te whakautu, he iti te ngaro o te hiko, me te whakahaere pai o nga kawenga hiko.

Nga tono:

• Whakawhiti rama me te rama

• Nga mana whakahaere motika

• Nga taputapu hiko me SMPS

• Arduino me te microcontroller whakawhiti

• Nga taputapu hiko-hiko

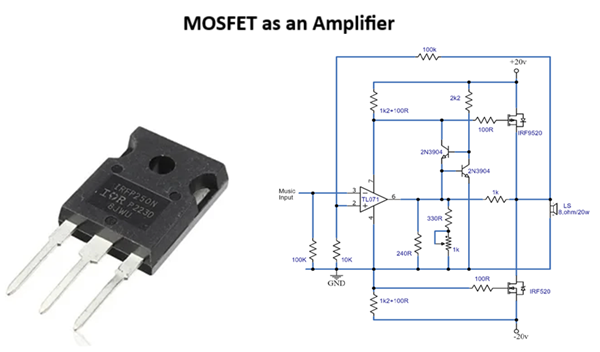

MOSFET hei Whakanui

I te whakaahua tuarua, ka whakamahia te MOSFET i roto i te ara iahiko whakakaha ororongo.Ka tukuna he puoro iti, he tohu whakauru ororongo ranei ki te kuaha, a ka whakanuia e te MOSFET te kaha tohu ki te taraiwa i te kaikorero.Ka whakamahia e te ara iahiko etahi atu transistors me nga waahanga hei whakapai ake i te kounga tohu me te whakaputa hiko.

He pai nga MOSFET mo nga iahiko whakakaha na te mea he nui te aukati whakaurunga ka taea e ratou te hapai i nga au whakaputa nui.

Nga tono:

• Whakaoho ororongo

• RF me nga waahi whakawhitiwhiti

• Nga punaha whakanui tohu

• Whakanuia kita

• Whare tapere me nga punaha korero

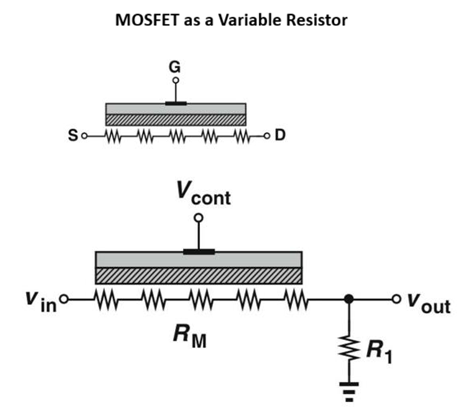

MOSFET hei parenga rereke

I te whakaahua tuatoru, ka mahi te MOSFET hei parenga ngaohiko.Ko te parenga i waenga i te awaawa me te puna ka rerekee i runga i te ngaohiko whakahaere e pa ana ki te kuaha.I te huringa o te ngaohiko kuaha, ka huri ano te aukati hongere, ka taea e te MOSFET te whakahaere i te taumata tohu whakaputa.

He pai tenei aratau whakahaere mo te mana tairitenga me nga tono whakatikatika tohu.

Nga tono:

• iahiko mana whiwhi aunoa

• Te mana ororongo

• Tukatuka tohu tairitenga

• Nga rama hiko

• Nga whiriwhiringa oro me nga iahiko whakahekenga rereke

Nga Tawhā MOSFET Nui hei Whakaaro

Tawhā	Tohu	Whakaahuatanga	Tikanga Waeine	Hiranga
Paepae kuaha Ngaohiko	VGS(th)	Te iti rawa ngaohiko kuwaha-ki-puna e hiahiatia ana kia timata te hanga hongere kawe i waenga puna me te puna.Ka timata te MOSFET ki te ON i tenei ngaohiko.	V	Ka whakatau i te ngaohiko whakahaere iti e hiahiatia ana mo te mahi.
Puku Keeti Ngaohiko	VGS	Ngaohiko tūturu ka whakamahia i waenga i te keeti me nga pito puna kia whakakaotia te MOSFET. Ko te tikanga teitei ake i te VGS(th).	V	Ka pa mahi whakawhiti me te aukati hongere.
Tatau-ki-Putake Ngaohiko	VDS	Ngaohiko teitei ka taea e te MOSFET te tu ki waenga i te waikeri me nga pito puna ina OFF.	V	He mea nui mo te aukati i te pakaru o te pakaru i roto i nga iahiko ngaohiko teitei.
Wairere Tonu o nāianei	ID	Mōrahi o naianei tonu ka taea e te MOSFET te kawe i roto i te tauranga wairere i raro i nga tikanga waiariki kua tohua.	A	Ka whakatau te kaha ki te whakahaere kawenga.
Tatau-ki-Putake ON Atete	RDS(i)	Roto te ātete i waenga i te waikeri me te puna ina ka ON te MOSFET.Nga uara iti whakaitihia te ngaronga hiko me te whakamahana.	mΩ ko Ω	Tino nui mo te pai me te mahi wera.
Utu Keeti	Qg	Hiko katoa te utu e hiahiatia ana hei utu i te kaha o te keeti MOSFET i te wa e huri ana.	nC	Ka pa te tere whakawhiti me nga whakaritenga taraiwa kuaha.
Nga Ngaro Whakawhiti	ESW	Kua ngaro te kaha i te wa e huri ana me te whakaweto i te wa e inaki ana te ngaohiko me te naianei.	µJ mJ ranei	He mea nui i roto iahiko whakawhiti auau teitei.
Mana Te tohanga	PD	Te mana teitei ka taea e te MOSFET te whakamarara hei wera me te kore e nui ake i nga tepe pāmahana.	W	Ka whakatau nga whakaritenga whakamahana me te wera.
Mahi Haumaru Rohe	SOA	Ka tautuhi i te haumaru ngaohiko me nga rohe whakahaere o naianei o te MOSFET i raro i nga rereke rereke tikanga.	Kauwhata/Kupu	Ka aukati i te taputapu te korenga na te taumahatanga, te wera rawa ranei.
Ngawha Ātete	RθJA / RθJC	Te ātete ki ka rere te wera mai i te hononga MOSFET ki te hau ambient ranei.Nga uara iti whakapai ake i te mahi whakamatao.	°C/W	He mea nui mo hoahoa whakahaere waiariki.
Hononga Morahi Te pāmahana	TJ(mōrahi)	Te teitei o roto te pāmahana semiconductor ka taea e te MOSFET te noho humarie i te wa e mahi ana.	°C	Ki runga ake i tenei ka pakaru tonu te rohenga i te MOSFET.

MOSFET me te Rere Miihini: Ko tehea te mea pai?

Tawhā	MOSFET	Hangaia Rerei
Tikanga Mahi	Semiconductor whakawhiti	Te whakapiri tinana whakawhiti
Tere Whakawhiti	Tino tere (hakona nano ki te moroiti)	Puturi (mirimihekona)
Haruru I te wa Mahi	Wahangu	Ka whakaputa tangi pawhiri
Te ora	Tino roa	Whakawhāitihia e kakahu whakapā
Mana Te kai	Puku kuaha iti mana	Rorohiko teitei ake mana e hiahiatia ana
Wehenga	Karekau he hiko wehe	Ka whakarato wehenga hiko
Whakawhiti Auautanga	E tika ana mo whakawhiti auau teitei	Kaore e pai mo mahi auau teitei
Rahi	Kiato	Nui ake
Te pono	Teitei mo whakawhiti hiko	Ka taea e nga hoapaki kakahu pewa ranei
Pai Mo	Te hikohiko tere mana whakahaere	Ngaohiko teitei whakawhiti taratahi

MOSFET vs. BJT vs. IGBT: Ko tehea hei whiriwhiri?

Tawhā	MOSFET	BJT	IGBT
Momo Mana	Ngaohiko-whakahaere	Te whakahaere o naianei	Ngaohiko-whakahaere
Tere Whakawhiti	Tino tere	Whakaōrite	He puhoi ake MOSFET
Te kaha	Teitei	Raro	Teitei ki runga ngaohiko
Impedance Tāuru	Tino teitei	Iti	Teitei
Whakahaere Mana	Waenga ki te teitei	Waenga	Tino teitei
Ngaronga Kawenga	RDS iti(i) ngaronga	Teitei ake mate waiwai	He iti te kawe mate i ngaohiko teitei
Ngaohiko Pai Awhe	Iti ki waenga ngaohiko	Iti ki waenga ngaohiko	Waenga ki te tino ngaohiko teitei
Auautanga Te kaha	Tino pai mo auau teitei	Whakaōrite	He pai ake mo te iti whakawhiti hiko auau
Ngawha Te pumau	Pai	Ka taea te mamae rere waiariki	Pai
noa Nga tono	SMPS, motuka mana, nga kaitahuri DC-DC	Whakanuia, iahiko tairitenga	Hurihuri, EV, puku ahumahi

Hangarau MOSFET matatau

Tawha MOSFET

Ka whakamahia e nga MOSFET nga awa i te hanganga awaawa poutū i roto i te silicon hei whakaiti i te aukati hongere me te whakapai ake i te rere o naianei.Ko tenei hoahoa ka whakaheke i te RDS(on), ka pai ake te pai, ka taea te whakahaere o naianei i roto i te kete kiato.Ka whakatauritea ki nga MOSFET mahere tuku iho, ko nga MOSFET awarua he pai ake te mahi whakawhiti me te iti ake o nga mate tuku.

Super Junction MOSFET

Ka whakamahia e nga MOSFET nga momo-P me te momo-N nga papahanga hikohiko hei whakapai ake i te whakahaere ngaohiko me te whakaiti i te aukati.Ma tenei hanganga ka taea e te taputapu te whakatutuki i nga mate whakaheke iti i te wa e mau tonu ana te kaha o te ngaohiko pakaru.Kei te mohiotia te hangarau super junction mo te whakapai ake i te kaha ki nga hoahoa whakawhiti hiko ngaohiko teitei.

Silicon Carbide (SiC) MOSFET

Ko nga MOSFET Silicon Carbide he mea hanga ma te whakamahi i nga rauemi semiconductor whanui-bandgap hei utu mo te silicon paerewa.Ka taea e nga SiC MOSFET te mahi i nga ngaohiko teitei ake, teitei ake te pāmahana, me te tere o te whakawhiti tere me te iti o te ngaronga hiko.Ka whakarato hoki i te pai ake o te mahi waiariki me te pai ake o te mahi ki nga punaha hiko.

Gallium Nitride (GaN) MOSFET

Ka whakamahia e nga MOSFET GaN nga rauemi semiconductor gallium nitride ki te whakatutuki i nga tere whakawhiti tere me te kiato mana teitei.He iti ake te utu o te kuaha o enei taputapu, he iti ake nga ngaronga whakawhiti, he iti ake te rahi o te kete ka whakaritea ki nga MOSFET silicon tikanga.Kei te mohiotia te hangarau GaN mo te whakahoa i nga hoahoa hiko kiato me te tino pai.

Mosfet kuaha parepare

Kei roto i nga MOSFET kuaha whakamarumaru he hanganga whakangungu rakau i roto i te taputapu hei whakaiti i te kaha o te keeti-whakaheke.Ko tenei hoahoa ka whakapai ake i te pumau o te whakawhiti, te whakaiti i te haruru, me te whakaiti i nga koikoi ngaohiko kore e hiahiatia i te wa e mahi tere ana.Ka whakanui ake hoki i te pai o te whakawhiti i roto i nga iahiko auau teitei.

MOSFET-Kuwaha-rua

Kei roto i nga MOSFET nga kuaha-rua e rua nga kapeka keeti motuhake e whakahaere ana i te hongere i te wa kotahi.Ma tenei hanganga e pai ake ai te mana whiwhi, pai ake te wehe tohu, me te whakautu auau.Ka taea hoki te whakamahi i te kuwaha tuarua ki te whakahaere i nga ahuatanga whakakaha ake.

Hangarau FinFET

Ka whakamahia e te hangarau FinFET he hanganga hongere-ahu-toru te ahua o te hongere hei utu mo te hongere papatahi.Ko tenei hoahoa ka whakapai ake i te mana o te keeti ki runga i te hongere, ka whakaheke i te rerenga o naianei, me te whakanui i te kaha o te transistor i nga rahi o te tukanga semiconductor iti rawa.Ko nga hanganga FinFET e whakamahia nuitia ana i roto i nga iahiko whakauru matatau mo te pai ake o te mahi me te iti o te whakapau hiko.

Whakamutunga

He mea nui te mohio ki nga momo MOSFET, nga rohe whakahaere, te whanonga whakawhiti, me nga tawhā matua penei i te ngaohiko paepae kuaha, te RDS(i), te wai rere, me te aukati waiariki hei whiriwhiri i te taputapu tika.Ko nga hangarau hou penei i te awaawa, te hononga nui, te SiC, te GaN, te kuaha maru, me nga hoahoa FinFET kei te whakapai tonu i nga mahi, engari kei te noho nui tonu nga MOSFET i roto i nga hiko hiko iti me te hiko teitei.

Pātai Auau [FAQ]

1. He aha i pai ake ai nga MOSFET i nga BJT i roto i nga iahiko whakawhiti hou?

He pai ake nga MOSFET na te mea he taputapu ngaohiko e hiahia ana kia iti rawa te naianei o te kuaha hei mahi.He tere ake hoki te huri, ka iti ake nga ngaronga whakawhiti, ka nui ake te kaha ki nga iahiko tere-tere.Kaore i rite ki nga BJT, ko nga MOSFET he nui te whakauru whakauru me te pai ake o te waiariki, e pai ake ana mo SMPS, taraiwa motuka, me nga punaha huri hiko.

2. He pehea te rere o te ngaohiko kuaha ki roto MOSFET?

Ko te ngaohiko kuaha ka hanga he mara hiko i raro i te paparanga waikura i roto i te MOSFET.Ina neke ake te ngaohiko kuaha-ki-puna i te ngaohiko paepae, ka puta he hongere kawe i waenga i te awaawa me nga pito puna.Ma tenei hongere ka taea te rere o naianei.Mena ka heke te ngaohiko kuaha ki raro i te taumata paepae, ka ngaro te hongere ka mutu te rere o naianei.

3. He aha te mea ka tupu i te rohe mania o Miller i te whakawhiti MOSFET?

I roto i te rohe mania o Miller, ka mutu te pikinga o te ngaohiko kuaha mo te wa poto ka heke tere te ngaohiko wai-ki-puna.Ko tenei waahanga e tohu ana i te whakawhitinga whakawhiti matua ka huri te MOSFET mai i te ahua OFF ki te ahua ON.Ko te nuinga o te ngaronga whakawhiti ka puta i tenei waa na te mea kei te noho tahi nga ngaohiko me te naianei.

4. He pehea te rereke o te mahi a te MOSFET i roto i te rohe tapahi, raina, me te waahi puna?

I te rohe tapahi, ka noho OFF te MOSFET na te mea kei raro te ngaohiko kuaha i te ngaohiko paepae.I roto i te rohe raina, ohmic ranei, he rite te ahua o te MOSFET ki te parenga ka taea te whakahaere me nga huringa o naianei me te ngaohiko wairere.I roto i te rohe waiwai, ko te ngaohiko o te kuaha te nuinga o te mana o te awa, ka noho pumau tonu ahakoa ka piki ake te ngaohiko wairere.

5. He aha te mea nui te huri i nga ngaronga i roto i nga iahiko MOSFET auau-teitei?

Ko nga ngaronga whakawhiti ka puta i te wa e huri ana me te whakaweto i te wa e noho tahi ana nga hiko me te ngaohiko i te wa kotahi.I roto i nga iahiko teitei-auau, ka tupu tonu enei kaupapa whakawhiti, ka puta te wera me te whakaiti i te kaha.Ko nga MOSFET te whakawhiti tere ka awhina i te whakaiti i enei ngaronga me te whakapai ake i nga mahinga ara iahiko katoa.

6. He aha nga painga ka tukuna e nga hangarau SiC me GaN MOSFET i runga i nga MOSFET silicon tuku iho?

Ko nga MOSFET SiC me te GaN e whakarato ana i te tere whakawhiti tere, te iti o te ngaronga hiko, me te kaha teitei ake o te pāmahana ka whakaritea ki nga MOSFET silicon tuku iho.Ka whakapai ake hoki ratou i te kaha ki nga punaha ngaohiko teitei me nga punaha auau.Ko enei rauemi semiconductor matatau ka taea e nga punaha whakamahana iti ake me nga hoahoa hiko kiato.

7. He aha i hiahia ai nga MOSFET ki te whakahaere waiariki tika i roto i te hiko hiko?

Ko nga MOSFET ka whakaputa i te wera na te ngaronga o te kawe me te ngaro o te whakawhiti i te wa e mahi ana.Mēnā ka teitei rawa te pāmahana o te hononga, ka kore e pūmau, ka tūkino tūturu rānei te taputapu.Ko te totohu wera tika, nga tikanga whakamatao, me te iti o te waiariki he mea nui hei pupuri i te pono me te whakaroa i te roanga o te MOSFET.
